XL-21 Laagspanningsdistributie- en schakelkast

Als fabrikant en leverancier in China wordt Toonice's XL-21 laagspanningsdistributie- en schakelkast veel gebruikt in energiecentrales en industriële en mijnbouwbedrijven, en dient als stroom- of verlichtingsdistributie in driefasige driedraads, driefasige vierdraads, driefasige vijfdraads en andere stroomdistributiesystemen onder 500V van driefasige wisselstroom. Het wordt binnenshuis tegen de muur geïnstalleerd, met frontpaneelbediening en frontpaneelonderhoud. Het kastlichaam heeft een volledig gesloten structuur, samengesteld uit C-vormig materiaal of 8MF-vormig materiaal. In de kast is een nieuwe roterende lastscheidingsschakelaar toegepast, die onder belasting kan werken. De voordeur is uitgerust met spannings- en stroomindicatie-instrumenten, evenals hoofdbedieningselementen zoals signaallampen, knoppen en omschakelaars. Deze stroomverdeelkast maakt gebruik van zelfontworpen nieuwe componenten, met een compacte structuur, een mooi en genereus uiterlijk, gemakkelijk onderhoud en een verscheidenheid aan bedradingsschema's waaruit gebruikers kunnen kiezen.

Functies en toepassingen

1. De elektrische prestaties voldoen volledig aan de relevante voorschriften van GB 7251.1 en IEC 60439 - 1.

2. De voedingsschakelaars maken gebruik van nieuwe stroomonderbrekers van het type gegoten behuizing en samengestelde ontgrendelingen met een klein volume, een hoog breekvermogen en korte vonken (of geen vonken), met beschermingsfuncties tegen overbelasting en kortsluiting, en kunnen worden uitgerust met lekbeschermingsfuncties volgens gebruikersvereisten.

3. Motorcircuits hebben beschermingsfuncties tegen overbelasting, kortsluiting, onderspanning en faseverlies.

4. Hulpcircuits beschikken over lokale en afstandsbedieningsfuncties, evenals lokale automatische schakelmogelijkheden op afstand.

XL-21 laagspanningsdistributie- en schakelkast wordt veel toegepast in industriële en civiele gebouwen en is geschikt voor stroomdistributie en verlichtingsdistributie in driefasige vierdraads voedingssystemen met een AC-frequentie van 50 Hz en een spanning van 500 V en lager. Het wordt vaak gebruikt voor de stroomvoorziening en besturing van verschillende elektrische apparatuur.

Structurele kenmerken

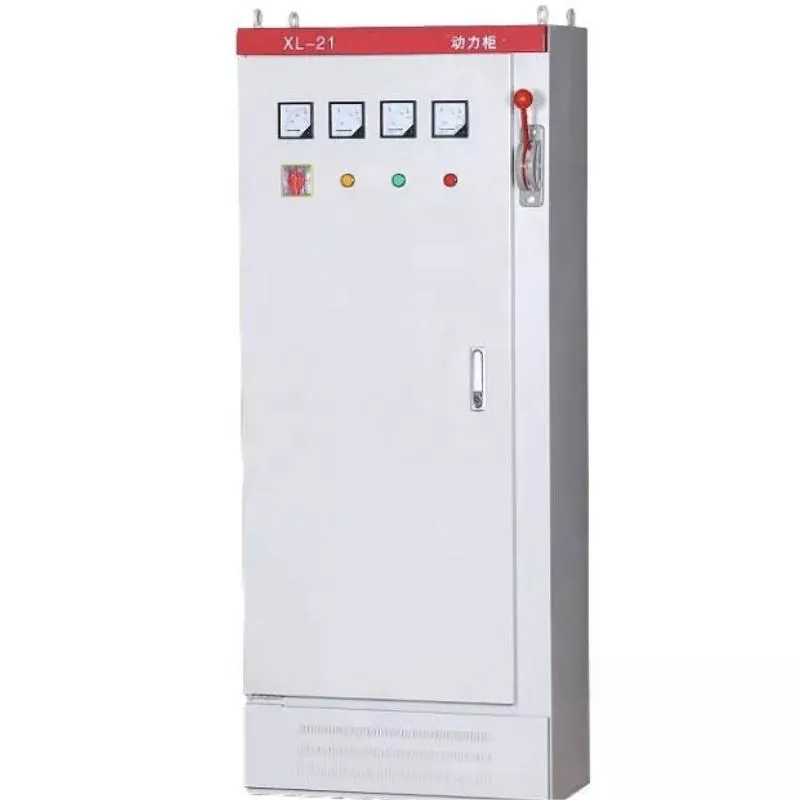

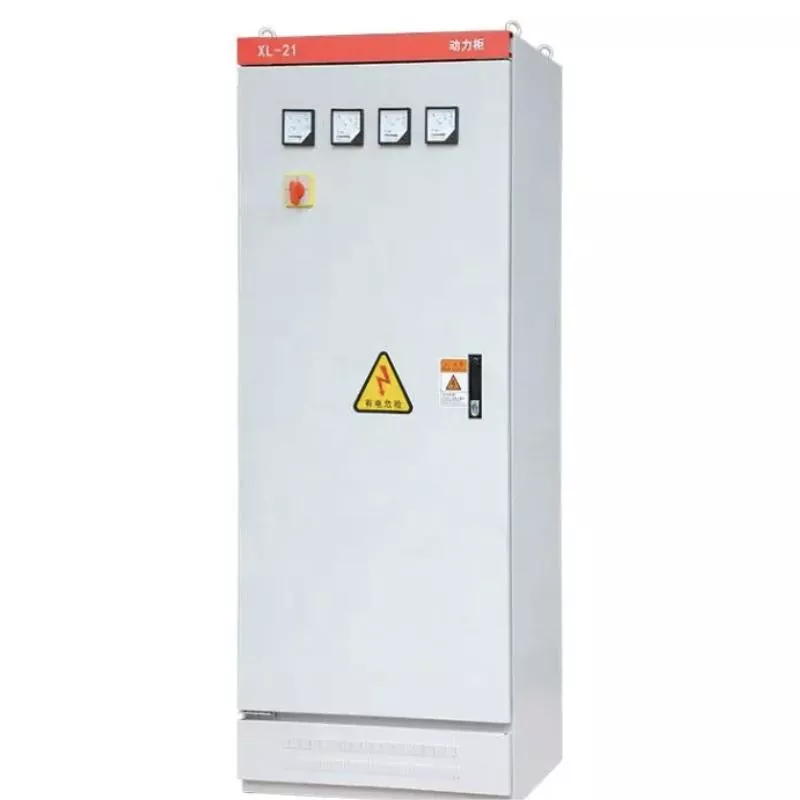

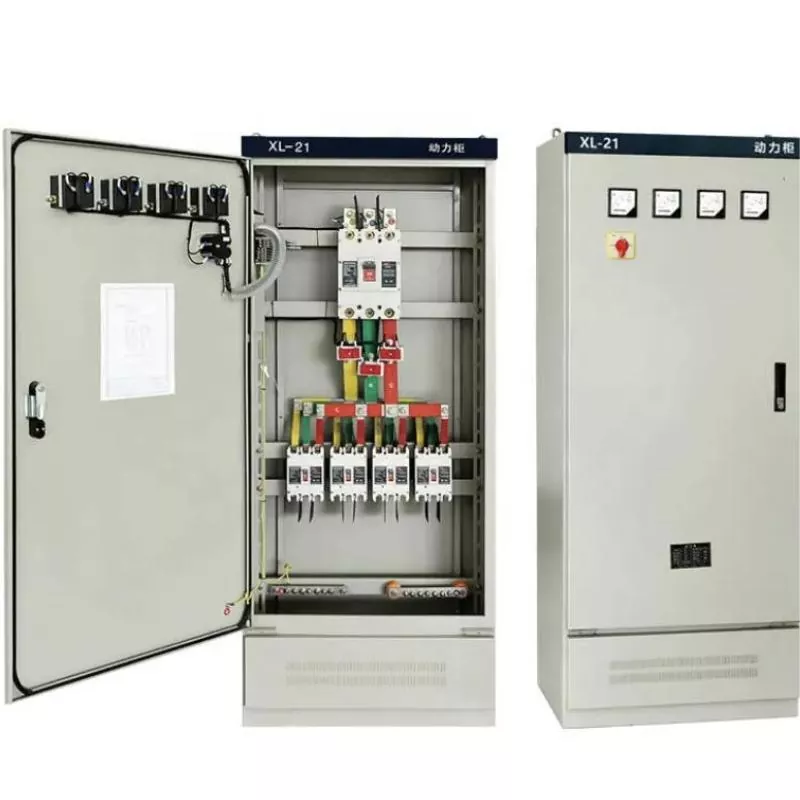

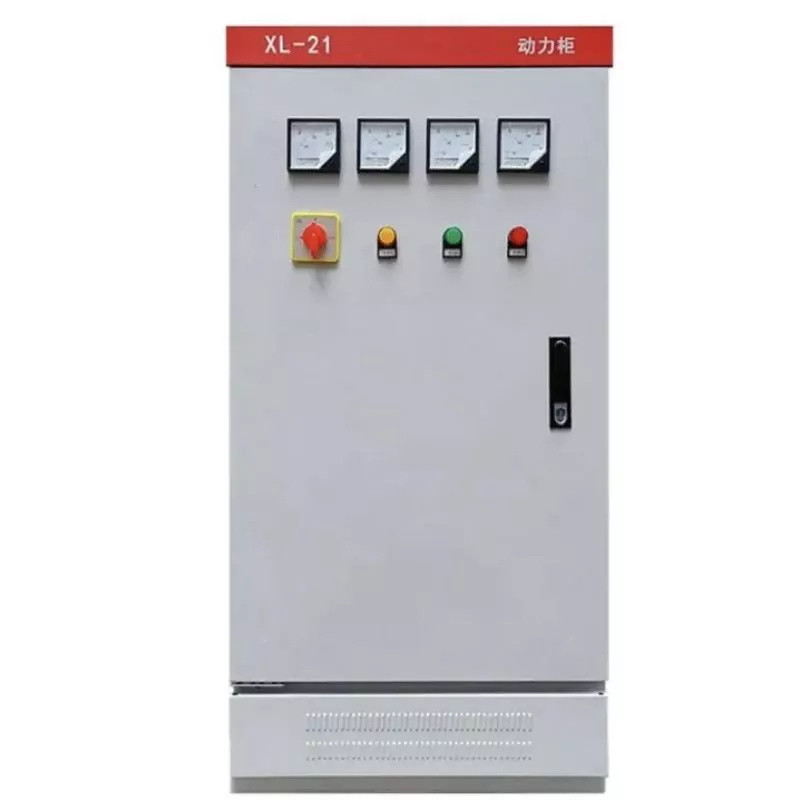

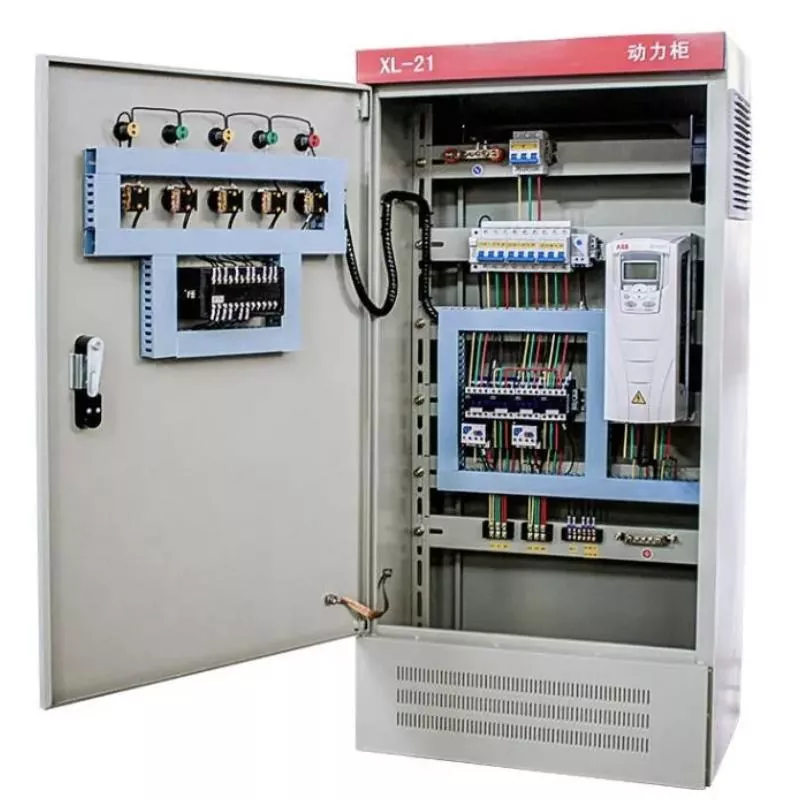

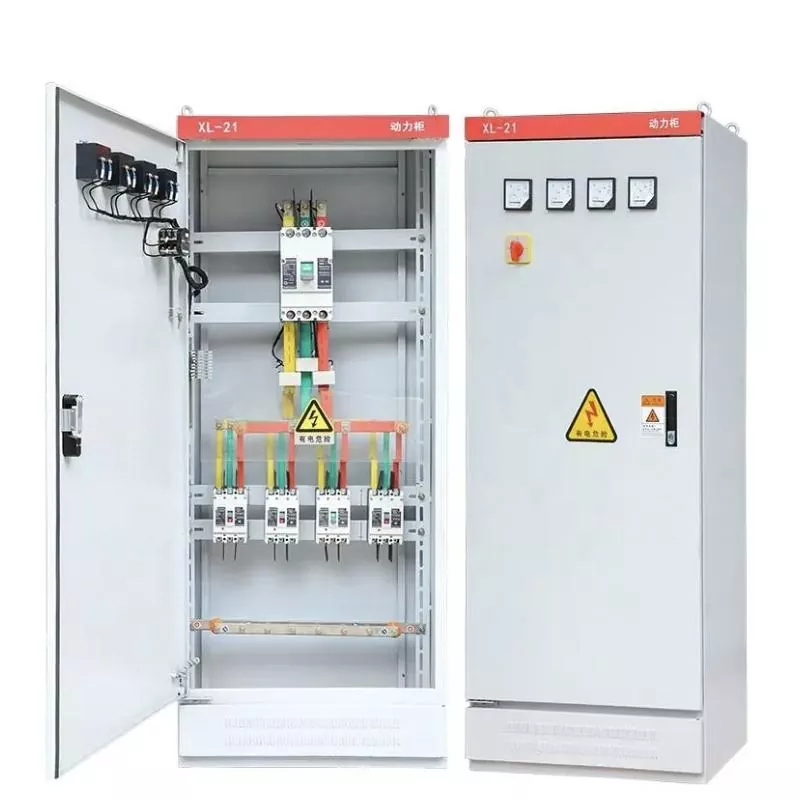

De behuizing van de XL-21 laagspanningsdistributie- en schakelkast is over het algemeen gemaakt van dunne stalen platen die zijn gebogen en gelast, met een enkel links openend deurontwerp aan de voorkant. De deur is voorzien van meetinstrumenten zoals voltmeters en ampèremeters, evenals het bedienen en signaleren van elektrische apparaten. In de kast zijn elektrische componenten zoals automatische schakelaars, contactors en zekeringen geïnstalleerd, waardoor functies worden gerealiseerd zoals stroomverdeling, detectie van inkomende spanning, realtime detectie van belastingsstroom en bescherming tegen overstroom, overbelasting en kortsluiting voor de belasting.

Gebruiksomgeving

1. Omgevingstemperatuur: -5℃~+40℃, en de gemiddelde temperatuur binnen 24 uur bedraagt ​​niet meer dan +35℃.

2. Hoogte: niet meer dan 2000 meter.

3. Relatieve vochtigheid: niet hoger dan 50% wanneer de omgevingsluchttemperatuur +40℃ bedraagt; bij lagere temperaturen is een hogere relatieve vochtigheid toegestaan ​​(bijvoorbeeld 90% bij +20℃), waarbij matige condensatie is toegestaan ​​als gevolg van temperatuurveranderingen.

4. Bij installatie mag de helling van de apparatuur ten opzichte van de verticaal niet groter zijn dan 5°.

5. De apparatuur moet worden geïnstalleerd op een locatie die vrij is van ernstige trillingen, schokken en corrosie.

Opmerking: als u dit product bestelt buiten de bovengenoemde voorwaarden, dient u met ons bedrijf te onderhandelen.

De XL-21 laagspanningsdistributie- en schakelkast combineert geavanceerde functies met veelzijdige toepassingen, waardoor het een uitstekende keuze is voor verschillende behoeften op het gebied van stroomdistributie en besturing.
