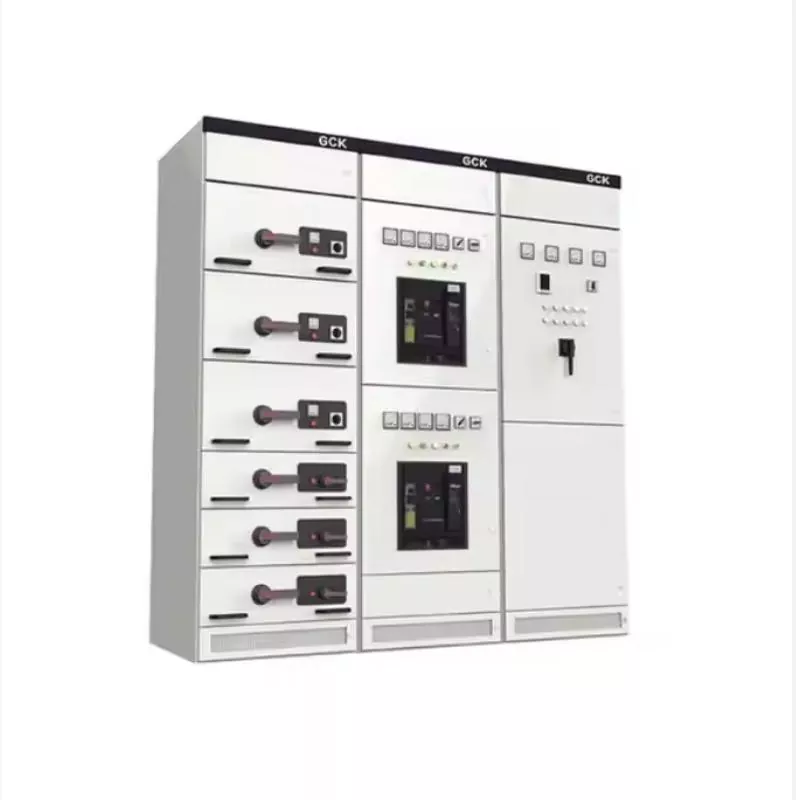

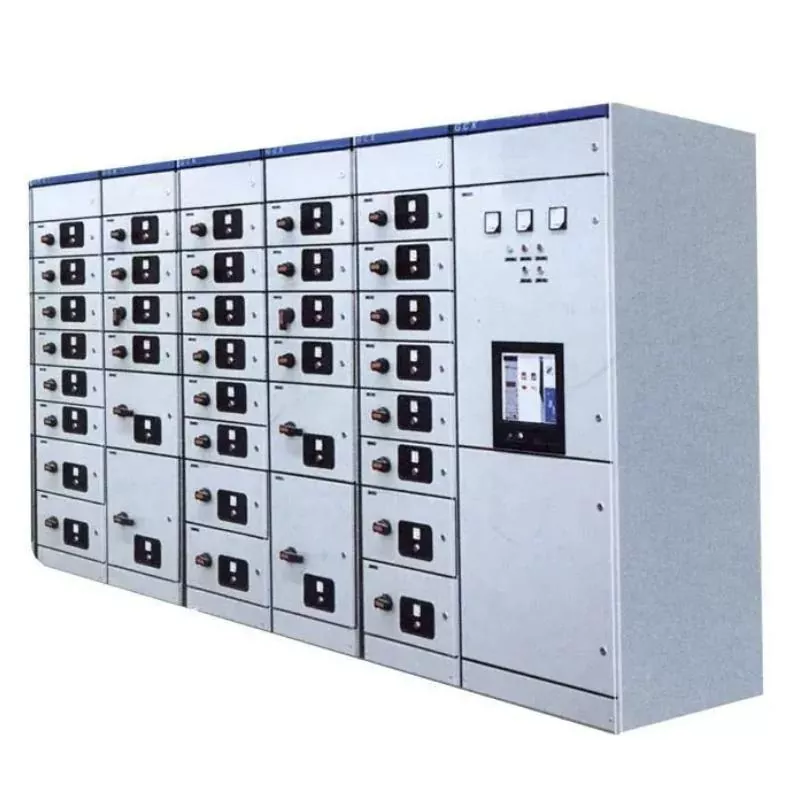

GCK Laagspanning Intrekking Switchgear

Toonice's GCK Low - spanningstrekking - Switchgear bestaat uit twee delen: Power Distribution Center (PC) Cabinet en Motor Control Center (MCC) -kast. Het is van toepassing op krachtgebruikers zoals energiecentrales, onderstations en industriële en mijnbouwbedrijven in een vermogensdistributiesysteem met AC 50Hz, een maximale bedrijfsspanning tot 660V en een maximale bedrijfsstroom van maximaal 3150A, gebruikt voor stroomomzetting, distributie en controle van stroomuitrusting - distributie -apparatuur zoals vermogenscontrole, motorische controle, en verlichting.

Functies

1. Structurele kenmerken: GCK Low - Spanning Switchgear neemt een geassembleerde gecombineerde structuur aan met modulaire gatinstallatie, met een sterke universaliteit van componenten en hoge standaardisatie. Het bovenste deel van de kast is de buskamer, de voorkant is de elektrische kamer en de achterkant is de kabelinlaat - uitlaatkamer. Elke kamer wordt geïsoleerd door stalen platen of isolerende platen om de veiligheid te waarborgen.

2. Werkmodus: de hoofdbus van GCK Low - Spanning Switchgear bevindt zich aan de bovenkant van de kast. Dit ontwerp kwam vaker voor in het vroege stadium, maar vanwege beperkingen in materiaalsterkte en operationeel gemak is het geleidelijk vervangen door meer geavanceerde modellen.

3. Toepassingsscenario's: GCK Low - Spanning Switchgear is geschikt voor stroomvoorzieningen, onderstations en de stroomafdelingen van fabrieken en ondernemingen, voornamelijk gebruikt voor het ontvangen en distribueren van elektrische energie.

4. Beschermingsniveau: het beschermingsniveau van GCK Low - Spanning Switchgear is IP30. Gebruikers kunnen ook een beschermingsniveau selecteren tussen IP20 en IP40 volgens de omgevingsvereisten.

Gebruiksomgeving

1. Hoogte: niet meer dan 2000m.

2. Ambiënttemperatuur: temperatuur niet hoger dan +40 ° C, met de gemiddelde temperatuur binnen 24 uur niet hoger dan +35 ° C en omringende luchttemperatuur niet lager dan -50 ° C.

3. Atmosferische omstandigheden: schone lucht, relatieve vochtigheid niet groter dan 50% bij +40 ° C; Hogere luchtvochtigheid toegestaan ​​bij lagere temperaturen (bijvoorbeeld 90% bij +20 ° C).

4. Geen blootstelling aan vuur, explosiegevaren, ernstige vervuiling, chemische corrosie of intense trillingen.

5. De helling van het verticale oppervlak niet meer dan 5 °.

6. Geschikt voor transport en opslag bij -25 ° C ~ +55 ° C, niet hoger dan +70 ° C voor korte - term (≤24H).

OPMERKING: Raadpleeg ons bedrijf als u verder bestelt dan de bovenstaande - gespecificeerde voorwaarden.

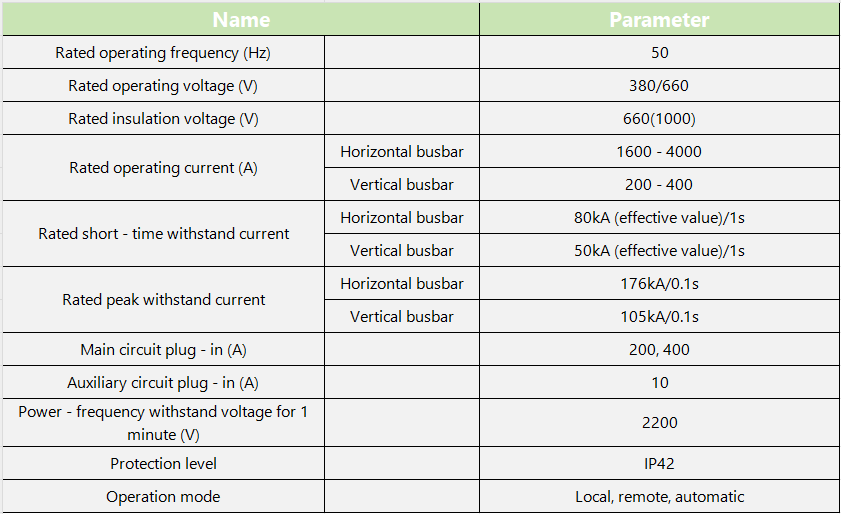

Technische parameter

De GCK Low Spanning Intrekkbare Switchgear combineert geavanceerde functies met veelzijdige toepassingen, waardoor het een waardevolle oplossing is voor een breed scala aan vermogensverdelingsbehoeften.
