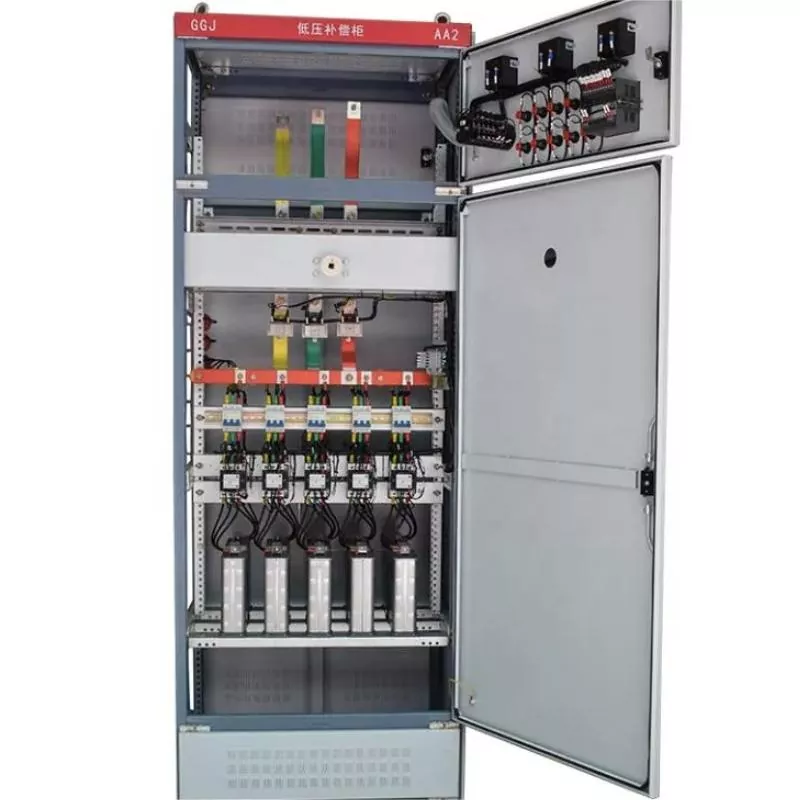

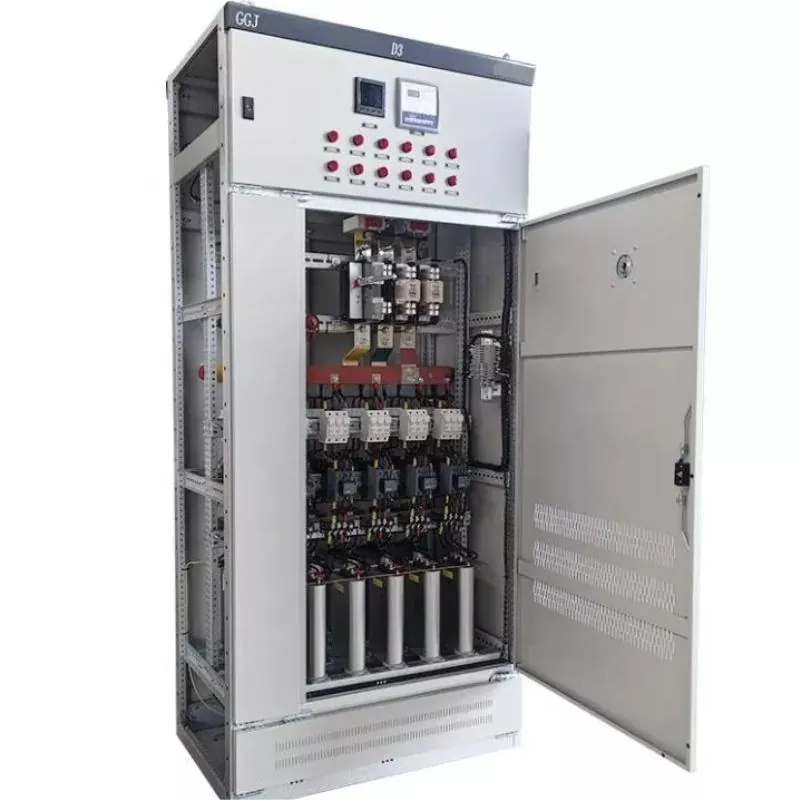

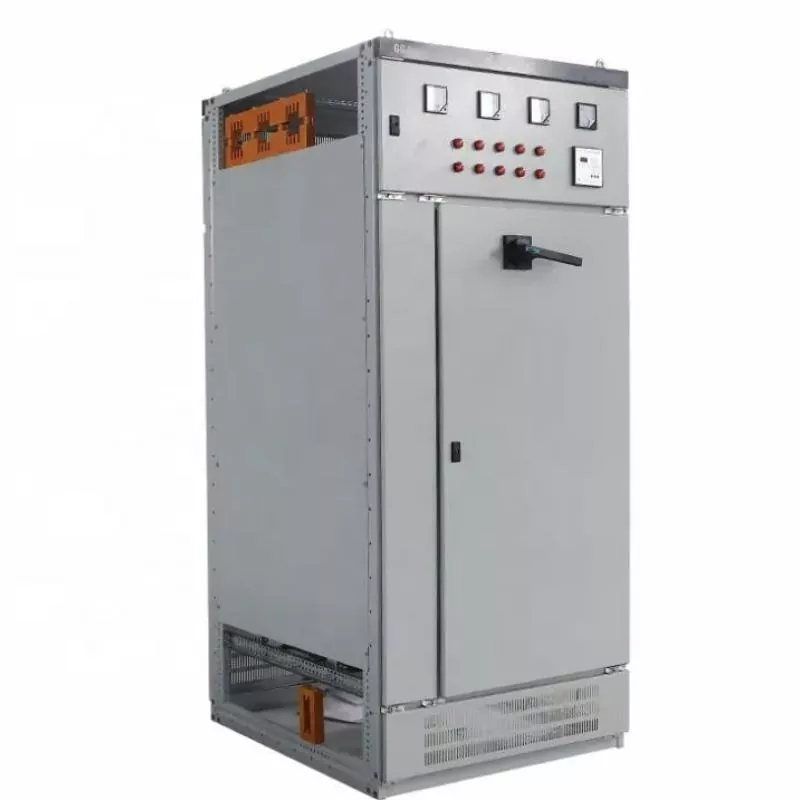

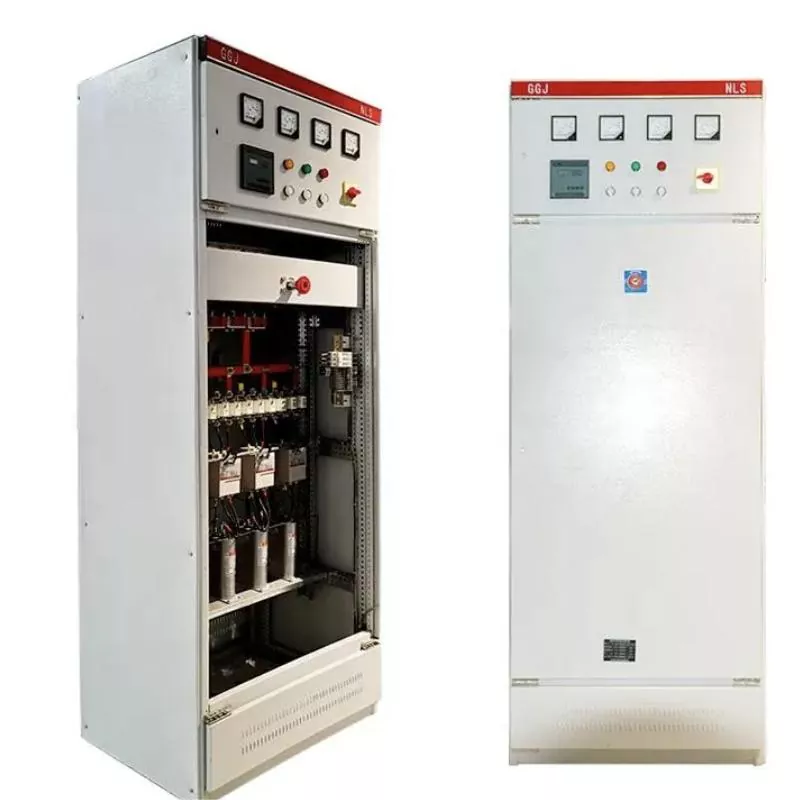

GGJ Laagspanning Intelligent reactief vermogenscompensatiekast

Toonice's GGJ Low Voltage Intelligent Reactive Power Compensation Cabinet is speciaal ontworpen voor daadwerkelijke rasteromstandigheden, waarbij intelligente controletechnologie wordt aangenomen. Enerzijds lost het effectief het probleem op van automatische omschakeling van reactieve vermogenscompensatie voor parallelle condensatoren onder harmonische omstandigheden. Anderzijds kan het harmonischen filteren volgens de werkelijke gebruikersbehoeften, de rasteromgeving zuiveren, verliezen verminderen, harmonische gevaren elimineren en capacitieve reactieve kracht bieden aan het systeem om de vermogensfactor te verbeteren. Het kan worden toegepast op stroomdistributiesystemen in industrieën zoals stroom, metallurgie, petrochemische, industriële en mijnbouwbedrijven, constructie en machines.

Functies en toepassingen

1. Volledige functies en betrouwbare prestaties:De GGJ Low - Spanning Intelligent Reactive Power Compensation Cabinet heeft meerdere functies, die automatisch compensatie kunnen uitvoeren om de vermogensfactor boven 0,9 te vergroten. Het kan de vermogensrasterfactor in reële tijd weergeven, met een weergavebereik van achterblijven van 0,00 - 0,99 en vooraanstaand 0,00 - 0,99.

2. Uitgebreide beschermingsfuncties:De compensatiekast heeft meerdere uitgebreide beveiligingsfuncties zoals overspanning, over - harmonisch, over -compensatie, systeemfout, fase - verlies, overbelasting, enz., Om de veilige werking van de apparatuur te waarborgen.

3. Automatische geheugenfunctie:De compensatiekast kan de ingestelde parameters onthouden. Zelfs na een systeemstoring zullen de parameters niet verloren gaan. Nadat het Power Grid Normaal terugkomt, wordt het automatisch de bedrijfstoestand ingevoerd zonder handmatige interventie.

4. Fase - Splitcompensatie en gemengde compensatie:Volgens de belastingbalans van het vermogensnet kan de compensatiekast fase - splitcompensatie of gemengde compensatiemethoden gebruiken om zich aan te passen aan verschillende belastingsvereisten.

5. Sterke anti - interferentievermogen:De GGJ Low - Spanning Intelligent Reactive Power Compensation Cabinet kan weerstand bieden aan interferentiepulsen met een amplitude van 2000V direct input van het vermogensnet, met een hoog anti - interferentievermogen.

6. Functies voor gegevensbewaking en analyse:De apparatuur kan reële - tijdsparameters zoals drie - fase -spanning, stroom, frequentie, actief vermogen, reactief vermogen en vermogensfactor aan de lage spanningszijde van de transformator en het bereiken van externe gegevensoverdracht en transcriptie door Rs - 232 en Rs - 485 interfaces. Bovendien kan het ook statistische analyse uitvoeren op de gegevens van de bedrijfsbelasting, indicatoren berekenen zoals spanningskwalificaties en de belasting van de voeding en relevante curven trekken.

De belangrijkste toepassingsgebieden van GGJ Laagspanningscompensatiekast met een laagspanning zijn: veel gebruikt in onderstations, fabrieken, industriële en mijnbouwbedrijven, grote energiecentrales, aardolie en chemische ondernemingen, grote stalen molens, hoogbouw van stroomcentra, reactieve vermogenscompensatie en andere gelegenheden. De nominale spanning is 380V en de nominale frequentie is 50Hz of 60Hz.

Gebruiksomgevingen

1. Hoogte: 2000 meter;

2. Ambiënttemperatuur: -25 ~+40 ℃;

3. Relatieve vochtigheid: niet meer dan 90% (20 ℃);

4. Installatieplaats heeft geen ontvlambare of explosieve stoffen, geen corrosieve gassen of geleidend stof;

5. Geen ernstige trillingen of bult, installatie -helling niet meer dan 5 graden;

Opmerking: bij het bestellen van dit product buiten de bovenstaande voorwaarden, onderhandel dan met ons bedrijf.

Structurele kenmerken

1. Voltage Zero - Crossing Switching Compensation Device bereikt geen bromstroom en geen impact, en kan vaak en snel van condensatoren schakelen. Algstituatie: 2000 meter;

2. Snelle responssnelheid volgt snel de reactieve vermogensveranderingen van de systeembelasting en maakt reële tijd dynamische of statische responsomschakeling mogelijk.

3. Gaat Automatisch/Handmatig condensatorschakelapparaat aan, kan vaak worden bediend en verbetert de nauwkeurigheid van de compensatie.

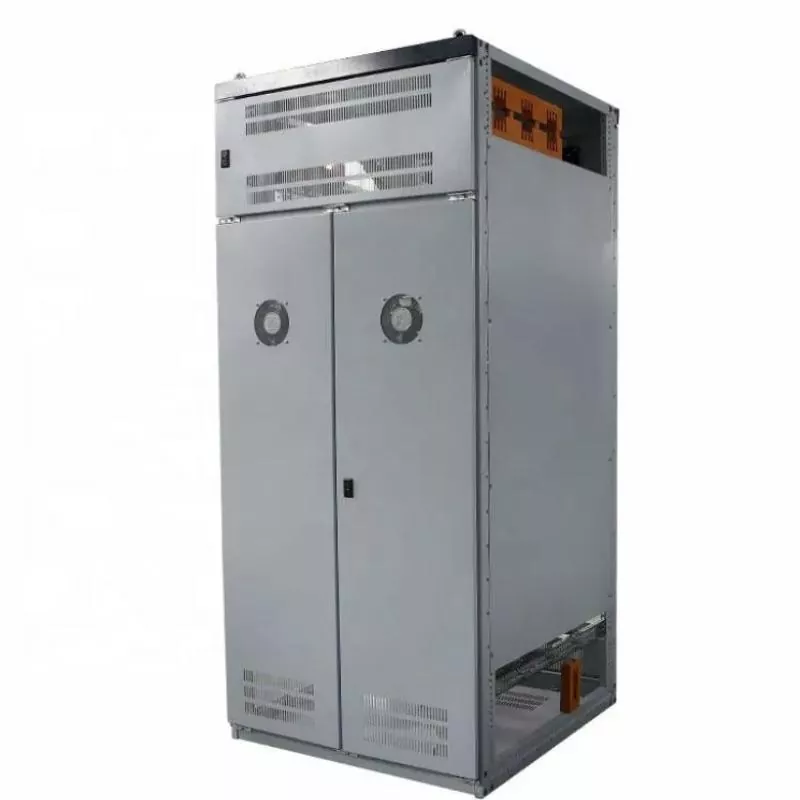

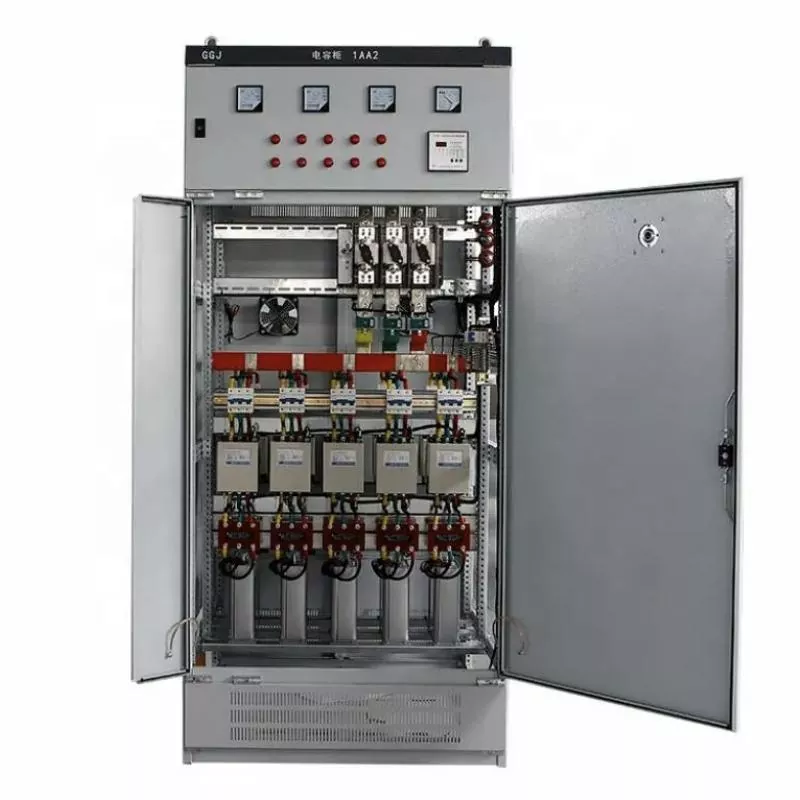

4. Koelventilatoren worden op de bovenkant van de kast geïnstalleerd, geregeld door een temperatuur - regelkleedschakelaar, waardoor de interne temperatuur van de kast tijdig wordt aangepast.

5. Volledige beveiligingsfuncties: omvat kort - circuit, overbelasting, over - spanning, onder - spanning, fase - verliesbescherming, enz., En is gemakkelijk in te stellen.

Technische parameter

1. Nominale spanning: 400V, 660V, 1000V;

2. Nominale frequentie: 50Hz;

3. Nominale capaciteit: 30 - 1000VAR;

4. Bedrijfsspanningsbereik: 0,8 - 1,1 VN;

5. condensatorverbinding: y of △;

6. Meetfout: spanning: ± 0,5%, stroom: ± 1%, reactief vermogen: ± 1%;

7. Schakelmodus: automatisch schakelen volgens harmonische spanning of vermogensfactor;

8. Schakelvertraging: 0 - 999S verstelbaar.

De GGJ Low Voltage Intelligent Reactive Power Compensation Cabinet combineert geavanceerde functies met veelzijdige toepassingen, waardoor het een waardevolle oplossing is voor het verbeteren van energie -efficiëntie en het optimaliseren van de stroomverdeling.
