Solid geïsoleerde AC metaalringschakelaar

NSGTG vast geïsoleerde AC metaalring Netwerk Switchgear is een volledig geïsoleerde, volledig afgesloten, onderhoudsvrije vaste geïsoleerde vacuümschakelaars. Alle hoogspanningsonderdelen worden gegoten met epoxyharsmateriaal met uitstekende isolatieprestaties, waarbij de vacuümboogboogboogboog wordt gecombineerd met de delfing van het hoofd elektrische circuit, isolatieondersteuning, enz. In een geheel, en de functionele eenheden zijn verbonden door volledig geïsoleerde vaste busbar. Daarom wordt de gehele schakel niet beïnvloed door de externe omgeving, waardoor de betrouwbaarheid van de werking van apparatuur en de veiligheid van operators wordt gewaarborgd.

NSGTG Solid geïsoleerde AC -metaalring Netwerk Switchgear heeft de kenmerken van eenvoudige structuur, flexibele werking, betrouwbare in elkaar grijpen en eenvoudige installatie. Het is geschikt voor 50Hz, 12KV stroomsystemen en veel gebruikt in industriële en civiele kabelringnetwerken en distributienetwerkaansluitprojecten. Als een middel om elektrische energie te ontvangen en te distribueren, is het met name geschikt voor gebruik in stedelijke woonwijken, kleine onderstations, schakelstations, kabelbakken, boxtype onderstations, industriële en mijnbouwbedrijven, winkelcentra, luchthavens, metingen, windenergie -generatie, ziekenhuizen, sportstadions, spoorwegen, tunnels en andere plaatsen.

NSGTG vast geïsoleerde AC metaalringnetwerk Switchgear heeft de voordelen van volledige isolatie, volledige afdichting en volledige afscherming, waardoor het bijzonder geschikt is voor gebruik in harde omgevingen zoals grote hoogte, hoge temperatuur, vochtige warmte, ernstige koude en ernstige vervuiling.

Productcategorie:

According to the type of switch, it is divided into load switch with grounding assembly (referred to as C module), load switch without grounding assembly (referred to as CB module), circuit breaker with grounding assembly (referred to as V module), circuit breaker without grounding assembly (referred to as VB module), circuit breaker interconnection switch (referred to as VZ module), load switch+fuse combination switch assembly (referred to as F Module) en isolatieschakelaarsamenstelling (aangeduid als G -module).

Gebruiksomgeving

Omgevingstemperatuur:- 45 ° C ~+45 ° C;
Relatieve vochtigheid: maximale gemiddelde relatieve vochtigheid, dagelijkse gemiddelde ≤ 95%, maandelijkse gemiddelde ≤ 90%;
Hoogte: ≤ 4000 meter;
Seismische weerstand: niveau 8;
Beschermingsniveau: IP67 voor live body afdichting, IP67 voor zekering vat, IP4X voor Switchgear -behuizing;

Uitvoeringsnormen:

IEC62271-1-2007 "Hoogspanningsschakelaar en besturingsversnelling Deel één: algemene specificaties";

IEC62071-2003 "1-52KV AC metalen ingesloten schakelapparatuur en besturingsapparatuur";

GB3906-2006 "3.6-40.5KV AC metalen ingesloten schakelapparatuur en besturingsapparatuur"

GB/T11022-1999 "Gemeenschappelijke technische omstandigheden voor hoogspanningsschakelaar- en besturingsapparatuurstandaarden";

GB1984-2003 "Hoogspanning AC-stroomonderbrekers";

GB1985-2004 "Hoogspanning AC-isolerende schakelaars en aardingsschakelaars";

GB3804-2004 "3.6KV ~ 40,5KV Hoogspanning AC-laadschakelaars";

DL/T404-2007 "3.6KV ~ 40,5KV AC metalen ingesloten schakelapparatuur en besturingsapparatuur"

DL/T5932006 "Gemeenschappelijke technische omstandigheden voor hoogspanningsschakelaars- en besturingsapparatuurstandaarden";

O/GDW730-2012 "Technische voorwaarden voor 12V vast geïsoleerde ring hoofdeenheid".

Technische parameter:

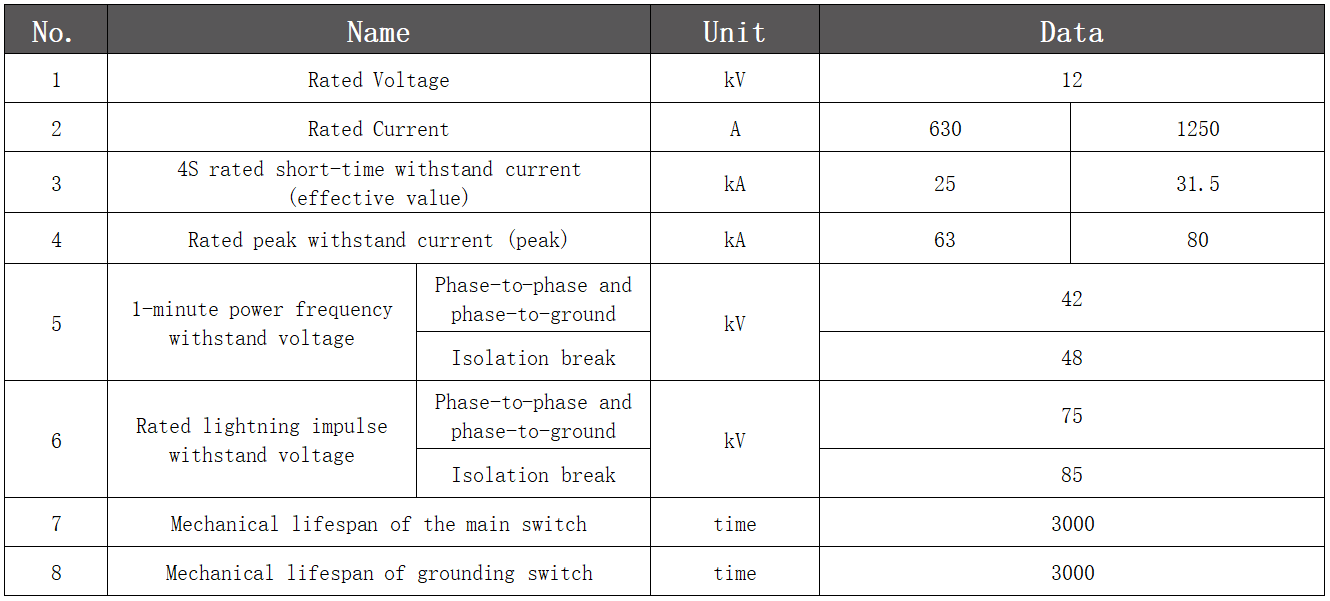

Technische parameters van SwitchGear

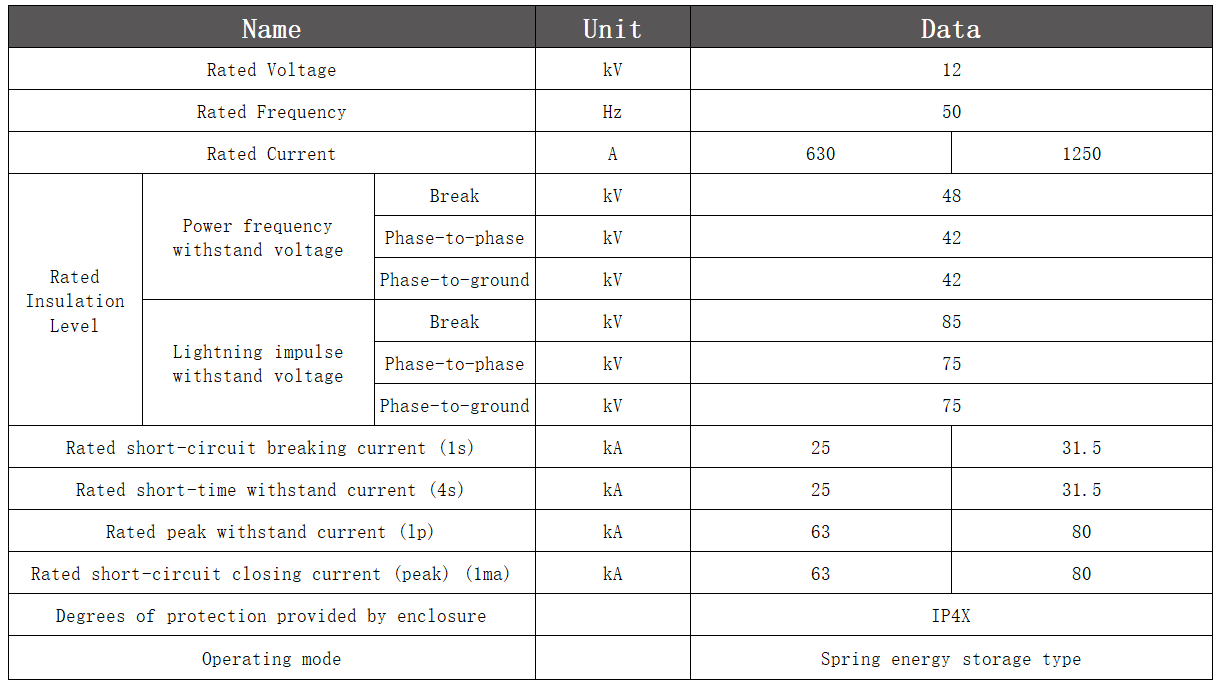

Technische parameters van de schakelaar van isolatie
