XGN15 AC AC Metal gesloten ringschakelaar

De XGN15 indoor AC metalen ingesloten ringhoofdschakeling (aangeduid als Ring Main Unit) is geschikt voor AC 50Hz, 12K -stroomsystemen. Op grote schaal gebruikt in industriële en civiele kabelringnetwerken en stroomvoorzieningen. Vooral geschikt voor kleine secundaire onderstations, schakelstations, stroomverdeling van stedelijke woonwijk, industriële en mijnbouwbedrijven, winkelcentra, luchthavens, metro's, windenergie -generatie, ziekenhuizen, sportlocaties, spoorwegen en andere plaatsen.

Stuur onderzoek

Productomschrijving

TOONICE's XGN15-doostype vast metaal ingesloten hoogspanningsschakelaar Gebruik SF6-laadschakelaar en combinatie van laadschakelaars als de hoofdschakelaar, en de hele kast past luchtisolatie aan, geschikt voor distributieautomatisering. Het is een compacte en uitbreidbare complete set distributieapparatuur. Het kan op grote schaal worden gebruikt bij de bouw en renovatie van stedelijke stroomraden, geschikt voor distributiesystemen in industriële en mijnbouwbedrijven, hoogbouwgebouwen, woonwijken, ziekenhuizen, scholen, parken, enz.


Werkomgeving:

Omgevingstemperatuur:+4500T

Relatieve vochtigheid:

Dagelijks gemiddelde <95%

Maandelijks gemiddelde <90%

Hoogte: <1000m

Schokbestendig: niveau 8

*Ernstige trillingen en shock, evenals geen vuur, chemische corrosie, explosiegevaarlocatie


De standaard afdwingen:

GB 3960-2006 "3,6 kVW40.5KV AC-metalen ingesloten schakelapparatuur en besturingsapparatuur"

IEC 60298-1990 "AC-metalen ingesloten schakelapparatuur en besturingsapparatuur met nominale spanning boven 1KV tot 52kV en lager '

GB/T11022-2011 "Gemeenschappelijke technische vereisten voor hoogspanningsschakelaar- en besturingsapparatuurstandaarden"

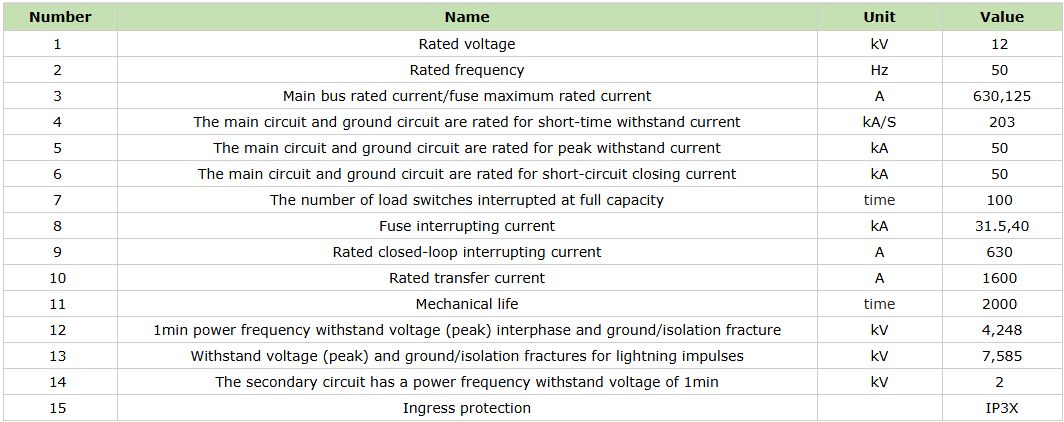

Technische parameters:


Productkenmerken:

1.SF6 Ring Hoofdeenheid is eenvoudig te combineren en uit te breiden, met een klein volume, veilig en betrouwbaar;

2. Sf6 -gas gebruikt als isolatie en boogd blikkende medium, zorgt de constante magnetische veld roterende boogmethode ervoor dat zijn boogd blikkende vermogen niet wordt beïnvloed door de grootte van de boogstroom, met goede brekende prestaties, lage overspanning, lange elektrische levensduur en onderhoudsvrije boogduiker;

3. Het kan drie werkstations, meerdere functies hebben en kunnen worden uitgerust met geminiaturiseerde drukmeters;

4. eenvoudig om te bedienen, zeer betrouwbaar bedieningsmechanisme en vergrendelingsmechanisme;

5. Houd aan de nominale breekstest van SF6 -gasnuldrukdruk, de functionele marge is groot en de mogelijkheid is extreem hoog;

6. De aardingsschakelaar heeft kortsluitings- en sluitingsmogelijkheden die voldoen aan nationale normen;

7.De kast is gemaakt van geïmporteerde aluminium gecoate zinkplaat gestempeld en gevormd, met behulp van een geassembleerde structuur die stevig en bestand is tegen vervorming.


Productstructuur:

1. Overall structuur

De hoofdeenheid van de ring bestaat uit busbalkruimte, laadschakelaar (of stroomonderbreker), kabelruimte, bedieningsmechanisme, in elkaar grijpende mechanisme, laagspanningsregelkamer en meting of meetcircuit. Elk compartiment wordt gedeeld door stalen platen om fouten te voorkomen die aangrenzende kamers beïnvloeden.

2.busbar compartment

De busbalkruimte is gerangschikt op de bovenkant van de kast, waar de hoofdbussen met elkaar zijn verbonden en door de hele rij Switchgear lopen. De busbar is horizontaal gerangschikt en kan gemakkelijk worden uitgebreid.

3. Main Switch Room

Laadschakelaar Room: er is een laadschakelaar geïnstalleerd in de schakelruimte. De schaal van de belastingsschakelaar is gemaakt van epoxyhars gieten en gevuld met SF6 -gas als boogd blikken en isolatiemedium. Er zijn twee transparante, hete geperste plastic eindkappen aan de leiding van de operationele schacht, waardoor de contactstatus kan worden waargenomen. SF6 gasdichtheidsmeters of gasdichtheidsmeters met alarmcontacten kunnen worden geïnstalleerd in de schakelruimte volgens de eisen van de klant.

Stroomonderbreker kamer: de stroomonderbrekerruimte bevindt zich in het midden van de kast en kan worden uitgerust met gespecialiseerde vacuümstroomonderbrekers of SF6 -stroomonderbrekers volgens de behoeften van de klant. De breekcapaciteit kan voldoen aan normale schakel- en filiaalnetwerkbewerkingen, evenals het breken van kortsluitstromen in speciale situaties. Vacuümstroomonderbrekers zijn met name geschikt voor frequente werking van netwerksystemen. De stroomonderbreker is uitgerust met een door de voorjaars bedreven mechanisme, dat een reclatie -functie, betrouwbare werking en een lange levensduur heeft.

4. Kabelruimte

De kabelruimte wordt voornamelijk gebruikt voor kabelverbinding, waardoor enkele kern- of drie kernkabels kunnen worden aangesloten met behulp van de eenvoudigste niet -afgeschermde kabelkop. Tegelijkertijd kan de ruime ruimte ook componenten herbergen zoals blikseminrichters, huidige transformatoren en aardingsschakelaars. Volgens de normen heeft de kastdeur observatieramen en veiligheidsvergrendelingsapparaten, en de vloer van de kabelruimte is uitgerust met afdichtingsdeksels en kabelklemmen met de juiste grootte met beugels. Het voorste frame van de vloer van de kabelruimte kan worden verwijderd voor eenvoudige kabelinstallatie.

5. Werkingsmechanisme, in elkaar grijpende mechanisme en een laagspanningscontrolekamer

De laagspanningskamer met in elkaar grijpen dient ook als een bedieningspaneel. De laagspanningsruimte is uitgerust met een door de lente bediend mechanisme met positie-indicatoren en mechanische in elkaar grijpende apparaten, evenals hulpcontacten, reisspoelen, noodtripmechanismen, capacitieve live display-apparaten, sleutelsloten en elektrische bedieningsapparaten. Tegelijkertijd kan de ruimte met laag spanning ook worden gebruikt om besturingscircuits, opname-instrumenten en beschermende relais te installeren. De 750 mm brede kast heeft twee identieke laagspanningskamers die geschikt zijn voor meer accessoires.

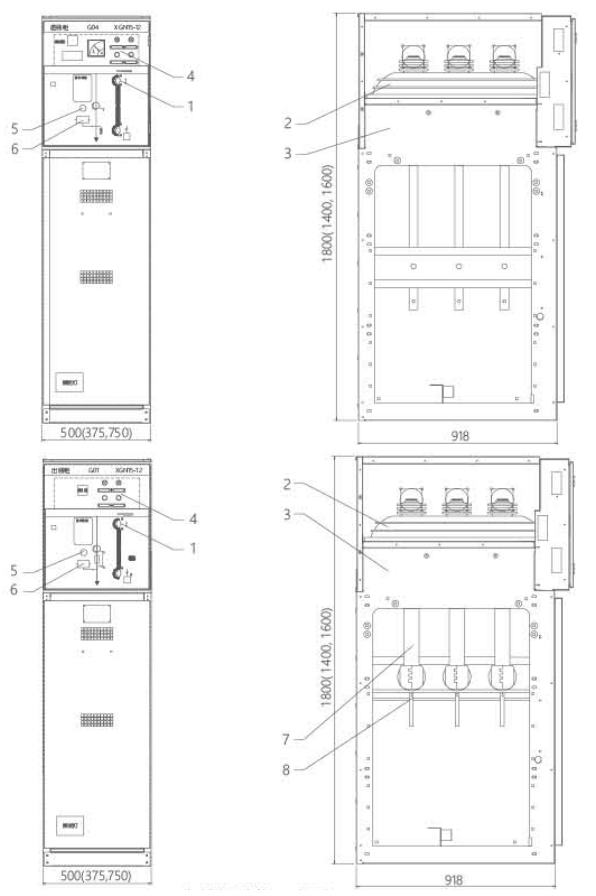

Structureel diagram


Toepassingen:

1. Power distributiesystemen: gebruikt in stroomverdelingsnetwerken om elektrische circuits te regelen en te beschermen, waardoor stabiele en betrouwbare stroomafgifte wordt gewaarborgd.

2. Industriële voorzieningen: toegepast in industriële omgevingen om hoogspanningscircuits te beheren en effectieve bescherming te bieden voor machines en apparatuur.

3. Commerciële gebouwen: geïnstalleerd in commerciële gebouwen om de elektrische verdeling van hoge spanning aan te kunnen en de veiligheid van het systeem te verbeteren.

4. Stations: gebruikt in elektrische onderstations voor het schakelen en het isoleren van hoogspanningscircuits, waardoor een veilige en efficiënte werking wordt gewaarborgd.

5. Installaties van hernieuwbare energie: gebruikt in hernieuwbare energiesystemen, zoals zonne -en windparken, om de stroomverdeling te beheren en hoogspanningscomponenten te beschermen.

6. Utility Companies: gebruikt door nutsbedrijven om elektrische netwerken te beheersen en te beschermen, waardoor betrouwbare voeding en systeemstabiliteit wordt gewaarborgd.

7. Switchgear -kamers: geïntegreerd in schakelruimtes om de elektrische verdeling binnen beperkte ruimtes te beheren en te regelen.

8. Datacenters: toegepast in datacenters om hoogspanningsvermogen te verwerken en de veiligheid en betrouwbaarheid van kritieke elektronische apparatuur te waarborgen.


De XGN15Indoor AC -metalen gesloten ring Switchgear biedt robuuste, betrouwbare en efficiënte oplossingen voor het beheren van elektrische systemen met hoge spanning in verschillende toepassingen. De geavanceerde functies en duurzame constructie maken het een belangrijk onderdeel in moderne stroomverdelings- en beveiligingssystemen.
