KYN28-12 Gepantserde verwijderbare AC-metalen ingesloten schakelaar

TOONICE 11KV Ring Hoofdeenheid KYN28-12 Gepantserde verwijderbare AC-metaal-ingesloten schakelaar is geschikt voor 3,6-12kV driefasige AC 50Hz vermogensnet, gebruikt om elektrische energie te ontvangen en te distribueren en om circuits te regelen, te controleren en te beschermen. Kan worden gebruikt in single rusbar sectioneel sectioneel systeem met één busbar of dubbel busbar -systeem. The switchgear complies with IEC298 "AC metal-enclosed switchgear and control equipment with rated voltages above 1kV and 52kV and below", IEC694 "Common clauses for high-voltage switches and control equipment", my country's "GB3906 3-35kV AC metal-enclosed switchgear" and DIA04 "Indoor "Ordering Conditions for AC High Voltage Switchgear", German Din.VDE0670 "AC Switchgear met nominale spanning boven 1KV" en andere normen.

Functie:

De KYN28 - 12 gepantserde beweegbare AC -metaal - ingesloten Switchgear (hierna wordt SwitchGear genoemd) een nieuw type product onafhankelijk ontworpen en ontwikkeld door ons bedrijf op basis van het absorberen van geavanceerde binnenlandse productietechnologieën. Het kan verschillende oude - type metaal - ingesloten schakelaars vervangen, zoals de KYN1 - 12, JYN2 - 12 -serie producten. Dit product heeft de volgende duidelijke voordelen:

De behuizing van het product is volledig geassembleerd met bouten, die een hoge mechanische sterkte heeft en effectief de integriteit en esthetiek van het product ervoor zorgt. De kastdeur is bedekt met plastic spuiten, wat een sterke impact heeft - weerstand en corrosie - weerstand. De productbehuizing heeft een beschermingsniveau van IP4X. (Het kan worden gewijzigd in een ijzeren plaat volgens de eisen van de klant.)

De schakelaar van dit product kan worden uitgerust met de VD4 -type vacuümstroomonderbreker geproduceerd door ABB, de C3 -serie vaste laadschakelaar en kan ook worden geconfigureerd met een verscheidenheid aan vacuümvacuümbreakers van binnenlandse series (zoals VS1, VH1, VK, ZN28) om vergelijkbare vreemde producten te vervangen.

Het maakt niet uit welke stroomonderbreker is geselecteerd, de luchtisolatieafstand van de geleiders kan gegarandeerd groter zijn dan 125 mm en de composietisolatie is groter dan 60 mm. Deze stroomonderbrekers hebben allemaal de unieke voordelen van een lange levensduur, lage onderhoudsbehoeften en klein formaat.

Gebruiksomgeving

1. Ambiënttemperatuur: bovengrens +40 ° C, ondergrens -10 ° C.

2. Relatieve luchtvochtigheid: dagelijkse gemiddelde niet meer dan 95%, maandgemiddeld niet meer dan 90%.

3. Hoogte: niet meer dan 1000 m.

4. Aardbevingsweerstand: niet buitengewoon grootte 8.

5. Locaties vrij van brand, explosiegevaren, ernstige vervuiling, chemische corrosie en gewelddadige trillingen.

Structurele kenmerken van de SwitchGear

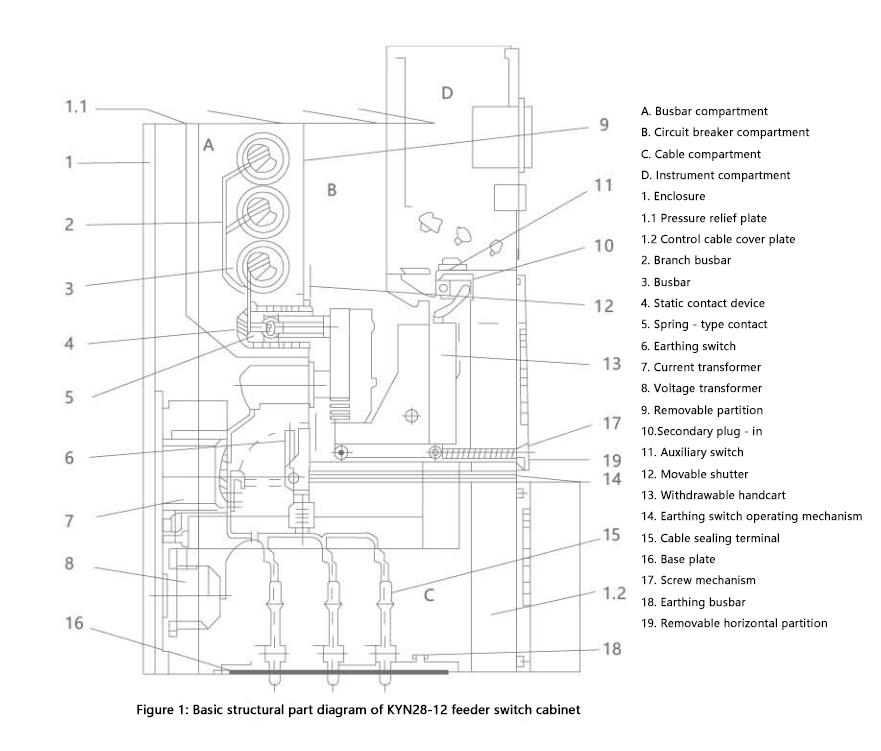

De SwitchGear is ontworpen in overeenstemming met het gepantserde metaal - ingesloten schakelaar in GB3906 - 91. Zoals getoond in figuur 1 bestaat de schakelapparatuur uit twee hoofdonderdelen: een vaste kastlichaam en een terugtrekkbare component (algemeen bekend als een handcart). De behuizing van het kastlichaam en de partities van elke functionele eenheid zijn verbonden door bouten. Het beveiligingsniveau van de Switchgear -behuizing is IP4X en wanneer de deur van de stroomonderbreker open is, is het beschermingsniveau IP2X. De schakelgerei kan worden uitgerust met een vacuümstroomonderbreker of een vaste laadschakelaar met vaste type. Het heeft functionele schema's zoals overhead inkomende (uitgaande) lijnen en uitgaande lijnen van kabel. De Switchgear kan worden geïnstalleerd in een dubbele - kastrangschikking, dat wil zeggen rug - naar - rug of gezicht - naar - gezicht dubbele - rij opstelling.

De KYN28-12 gepantserde verwijderbare AC-metaal ingesloten SwitchGear combineert geavanceerde functies met veelzijdige toepassingen, waardoor het een waardevolle oplossing is voor een breed scala aan stroomverdelingsbehoeften.
