KYN61-40.5 Gepantserde verwijderbare AC-metalen ingesloten schakelaar

De KYN61 - 40.5 Armored Regable - Type AC -metaal - ingesloten schakelgear (hierna aangeduid als SwitchGear) is een binnenvoeding voor binnenshuis - distributie -apparaat voor drie -fase AC -vermogen met een frequentie van 50Hz en een nominale spanning van 40,5 kV.

Het wordt gebruikt voor het ontvangen en distribueren van elektrische energie in energiecentrales, onderstations en industriële en mijnbouwbedrijven. Het kan het circuit besturen, beschermen en bewaken en is ook van toepassing op plaatsen met frequente bewerkingen. Deze Switchgear voldoet aan normen zoals GB3906 - 2006, GB/T11022 - 1999 en DL/T 404 - 2007.

Kenmerken van KYN61-40.5 Gepantserde verwijderbare AC-metalen ingesloten schakelaar

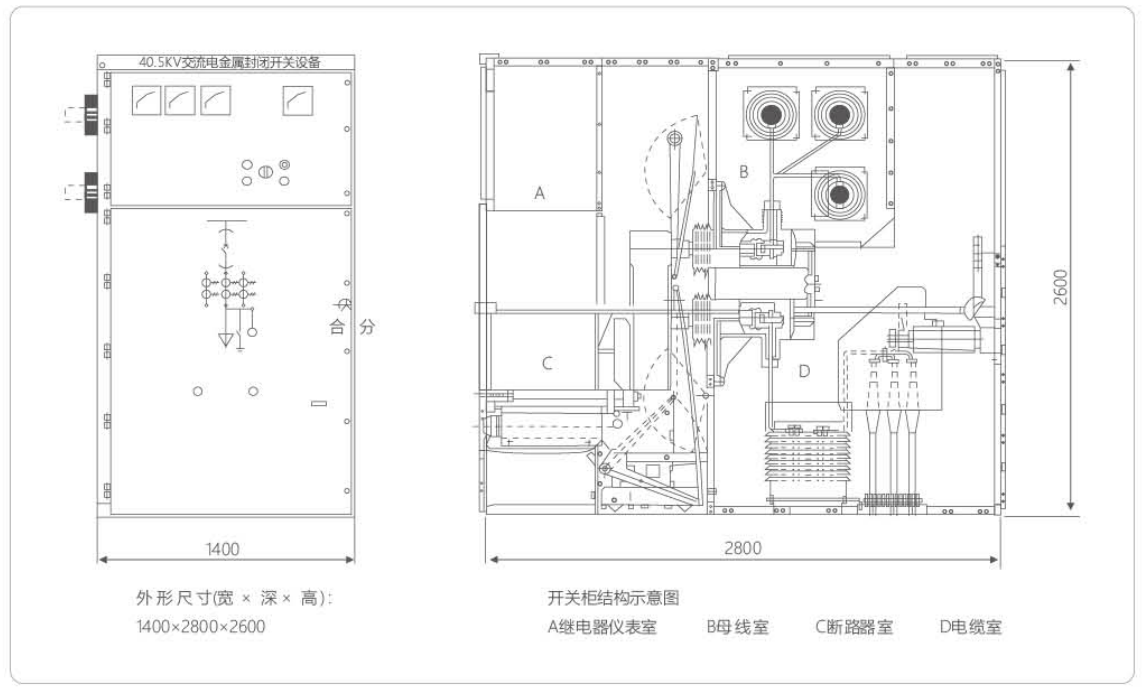

1. De kaststructuur is van geassembleerd type en de stroomonderbreker neemt een handcart - vloer -type structuur aan.

2. Het is uitgerust met een nieuw composiet van het type - geïsoleerde vacuümstroomonderbreker, met een goede uitwisselbaarheid en eenvoudige vervanging.

3. Het handcartframe is uitgerust met een lead - schroef en moeraanvoerkoppeling, waardoor een eenvoudige beweging van de handcart mogelijk wordt en schade aan de aandrijfstructuur voorkomt als gevolg van verkeerde werking.

4. Alle bewerkingen kunnen worden uitgevoerd met de kastdeur gesloten.

5. De vergrendeling tussen de hoofdschakelaar, de handcart en de schakelgat van de schakel hanteren verplichte mechanische in elkaar grijpende methoden om te voldoen aan de functies "vijf - preventie".

6. De kabelkamer heeft voldoende ruimte en kan meerdere kabels aansluiten.

7. Een snelle -aardingsschakelaar wordt gebruikt voor aardings- en sluitingscircuitlussen.

8. Het beschermingsniveau van de behuizing is IP3X. Wanneer de deur van de handcart open is, is het beveiligingsniveau IP2X.

9. Het product voldoet aan GB3906 - 2006, DL/T 404 - 2007, en verwijst naar de internationale IEC298 -standaard.

Gebruiksomgeving

Omgevingstemperatuur: bovengrens +40 ° C en de gemiddelde waarde gemeten binnen 24 uur mag niet meer dan 35 ° C, ondergrens -10 ° C.

Hoogte: niet meer dan 1000 m.

Relatieve vochtigheid: dagelijkse gemiddelde waarde van maximaal 95%, maandelijkse gemiddelde waarde van maximaal 90%.

Aardbevingweerstand: niet buitengewoon grootte 8.

Waterdampdruk: dagelijkse gemiddelde waarde van maximaal 2,2 kPa, maandelijkse gemiddelde waarde van maximaal 1,8 kPa.

Locaties zonder brand, explosiegevaren, ernstige vervuiling, chemische corrosie en gewelddadige trillingen.

Technische parameter

De KYN61-40.5 gepantserde verwijderbare AC-metaal ingesloten Switchgear combineert geavanceerde functies met veelzijdige toepassingen, waardoor het een waardevolle oplossing is voor een breed scala aan hoogspanningsverdelingsbehoeften.
