Prefabricage-onderstation van het Amerikaanse type

Bekend als een van de meest concurrerende fabrikanten en leveranciers van American Type Prefabrication Substation, hebben we onze eigen fabriek en kunnen we u niet alleen de nieuwste producten bieden die in modieuze stijl zijn ontworpen, maar ook een prijslijst en offerte. De behuizing van het American Type Prefabrication Substation bestaat voornamelijk uit een basis, zijpanelen, scheidingspanelen, deuren en een bovenklep. Het interieur is verdeeld in drie kamers: hoogspanning, transformator en laagspanning.

De hoogspanningskamer heeft een betrouwbaar compact ontwerp met uitgebreide anti-misbruik-vergrendelingsfuncties, wat een hoge betrouwbaarheid en eenvoudig onderhoud garandeert. Het kan worden uitgerust met eindbelastingsschakelaars, lusnetwerkschakelapparatuur en andere hoogspanningsschakelapparaten.

De transformatorkamer biedt plaats aan olie-ondergedompelde of droge transformatoren met een capaciteit tot 1600Kvar en een nominale spanning van 12/0,4KV. Uitgerust met isolatiebeschermende netten, ondersteunt het natuurlijke of geforceerde ventilatie. Optionele automatische temperatuurregelaars, bewaking van de kamertemperatuur en ventilatieapparaten die automatisch in- en uitschakelen zijn indien nodig beschikbaar.

De laagspanningskamer omvat standaardconfiguraties voor stroomverdeling, meting en blindvermogencompensatie. Het kan worden aangepast om secundaire stuurcircuits en het aantal uitgaande lijnen te ontwerpen volgens de projectvereisten.

Functies en toepassingen

Volledig geïsoleerd, volledig omsloten, onderhoudsvrij en betrouwbaar voor persoonlijke veiligheid;

Compacte structuur, volume is slechts 1/3 - 1/5 van dezelfde capaciteit Europese transformator, met lage hoogte;

Kan een gespleten doosstructuur aannemen om verontreiniging van de olie in de transformatorolietank te voorkomen;

De hoogspanningszijde maakt gebruik van dubbele zekeringen voor bescherming over het volledige bereik, waardoor de kosten aanzienlijk worden verlaagd;

Kan worden gebruikt in een lusnetwerk of terminal, en de kabelkop kan worden aangesloten en uitgetrokken bij een belastingsstroom van 200A;

De behuizing maakt gebruik van een dubbellaagse composietplaat van het honingraattype, die de functie heeft van het isoleren en afvoeren van warmte;

De laagspanningszijde is voorzien van een elektronische faseverliesbeveiliging. Wanneer er abnormale spanning in het systeem optreedt, kan deze de hoofdingangsschakelaar snel loskoppelen;

Hoogspanningszijde olie - ondergedompelde belastingsschakelaar of SF6-belastingsschakelaar kan gemotoriseerd worden geüpgraded, waardoor een basis wordt gelegd voor het realiseren van distributienetwerkautomatisering;

Geschikt voor olie-ondergedompelde S9 of betere S11-serie transformatoren.

Toonice American Type Prefabrication Substation (geïntegreerde onderstations uit de ZGS13-serie) heeft een kleine voetafdruk, eenvoudige installatie en onderhoud, laag geluidsniveau, laag verlies, antidiefstalontwerp, volledige bescherming en sterke overbelastingscapaciteit. Ze zijn geschikt voor toepassingen in nieuwe woonwijken, groene zones, parken, stations, hotels, bouwplaatsen, luchthavens en andere soortgelijke locaties.

Gebruiksomgeving

1. Hoogte: niet meer dan 1000 meter;

2. Omgevingstemperatuur: -35℃ ~ +40℃;

3. Relatieve vochtigheid: dagelijks gemiddelde niet meer dan 95%, maandelijks gemiddelde niet meer dan 90%;

4. Installatieplaats: een plaats die vrij is van brand, explosiegevaar, chemisch corrosieve gassen, met goede ventilatie en een helling van de grond van niet meer dan 3°;

Let op: Als u dit product buiten de bovengenoemde voorwaarden bestelt, neem dan contact op met ons bedrijf.

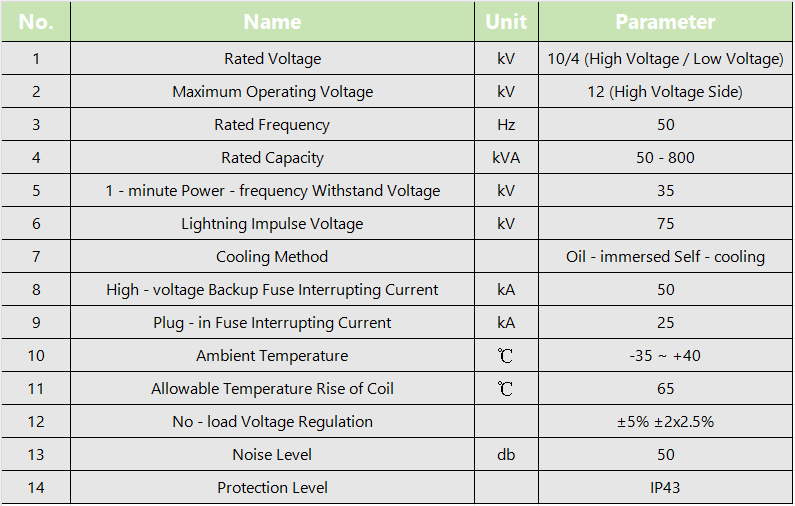

Technische parameter

Het American Type Prefabrication Substation biedt geavanceerde functies en veelzijdige toepassingen, waardoor het een waardevolle oplossing is voor moderne behoeften op het gebied van elektriciteitsdistributie en energiebeheer.
