GCS lage spanning Intrekbare schakelaar

Toonice's GCS laagspanningsschakelaar heeft een geïntegreerd modulair ontwerp, waardoor een efficiënte stroomverdeling en flexibele expansie mogelijk worden. Gebouwd met hoogwaardige materialen, zorgt het voor betrouwbare werking, hoge beschermingsrating en stabiele prestaties. Gesteund door strikte kwaliteitscontrole biedt het product uitstekende kwaliteit tegen concurrerende prijzen, ter ondersteuning van ODM/OEM -aanpassing om te voldoen aan verschillende applicatiebehoeften en klanten te helpen een optimaal evenwicht tussen kosten en efficiëntie te bereiken.

Stuur onderzoek

Productomschrijving

De GGD-complete Switchgear met een laagspanning is speciaal ontworpen voor de industrie voor stroom- en metallurgie, met een uitstekende breekcapaciteit om stabiele stroomoverdracht en distributie te garanderen. Het kernvoordeel ligt in sterke complete ingestelde mogelijkheden, het integreren van functies van stroomverdelingskasten, PLC -regelkasten, frequentieconversiekasten, enz., En ondersteunende aanpassing om aan verschillende behoeften te voldoen. Onze GGD-lage spanning Complete Switchgear voldoet aan nationale normen, heeft een eenvoudige en elegante witte buitenkant, biedt snelle logistieke, uitgebreide service en betrouwbare ondersteuning na de verkoop. Waar u ook bent, wij bieden landelijke levering.

Gebruiksomgeving

1. Omgevingstemperatuur: niet hoger dan +40 ° C, niet lager dan -5 ° C; De gemiddelde temperatuur binnen 24 uur mag niet hoger zijn dan +35 ° C. Indien overtroffen, is het derven van de bewerking vereist onder werkelijke omstandigheden.

2. Hoogte: mag niet hoger zijn dan 2000m; voor gebruik binnenshuis.

3. Atmosferische omstandigheden: Relatieve vochtigheid van omringende lucht is niet groter dan 50% bij +40 ° C. Bij lagere temperaturen (bijv. 90% bij +20 ° C) is een hogere vochtigheid toegestaan. Overweeg condensatierisico's van temperatuurveranderingen.

4. Installatie: helling van verticaal vlak ≤ 5 ° en de gehele kast array moet relatief vlak zijn (voldoen aan GBJ232 - 82 standaard).

5. Locatie: installeer op plaatsen vrij van ernstige trillingen, impact en omgevingen waar elektrische componenten geen onnodige corrosie zullen lijden.

OPMERKING: Raadpleeg ons bedrijf als u verder bestelt dan de bovenstaande - gespecificeerde voorwaarden.

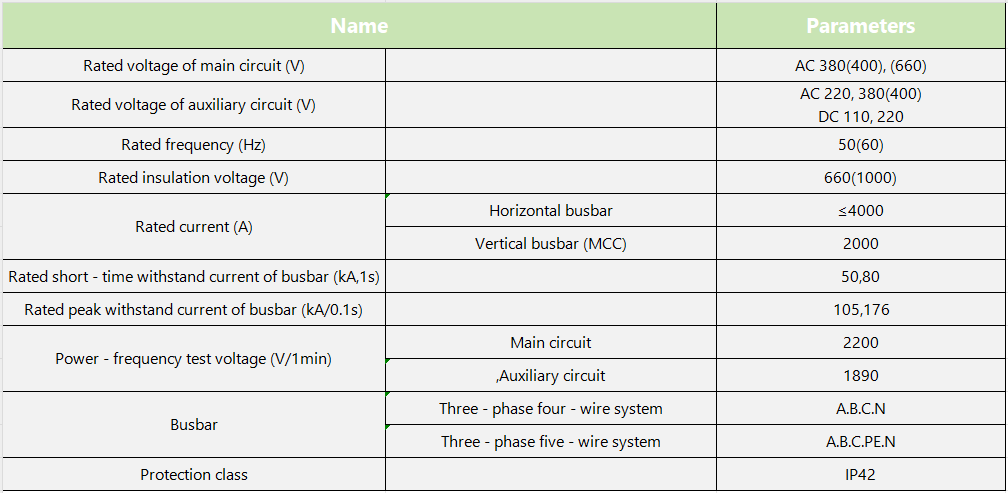

Technische parameter

Hoofdstructuur

Het hoofdframe is geconstrueerd met 8mf - type open - sectie staal. Twee zijvlakken van het staal hebben montagegaten met moduli van 20 mm, 100 mm en φ9.2mm, waardoor flexibele en handige interne installatie mogelijk wordt.

Het assemblageformulier van het hoofdframe is ontworpen in twee soorten: volledig - geassembleerde structuur en gedeeltelijke (zijframe en crossbeam) gelaste structuur, voor gebruikers om te selecteren.

Elk functioneel compartiment van het apparaat wordt onderling geïsoleerd. Deze compartimenten zijn onderverdeeld in functionele eenheidscompartiment, busbalkcompartiment en kabelcompartiment, waarbij de functie van elk compartiment relatief onafhankelijk is.

De horizontale hoofdbus neemt een horizontale opstelling aan de achterkant aan om zijn weerstand tegen elektrodynamische kracht te verbeteren, een basismaatregel die ervoor zorgt dat het hoofdcircuit van het apparaat een hoge korte - circuitsterktecapaciteit heeft.

Met het ontwerp van het kabelcompartiment kunnen kabels binnenkomen en handig verlaten van boven en onderaan.

De GCS Low Spanning Intrekkbare Switchgear biedt geavanceerde functies en veelzijdige toepassingen, waardoor het een uitstekende keuze is voor een breed scala aan vermogensverdelingseisen.
