Wat zijn de werkprincipes en functies van krachttransformatoren?

2025-02-05

Werkprincipe vantransformator


Ten eerste moeten we begrijpen hoe transformatoren werken. Het principe hierachter is zelfs niet ingewikkeld, maar het vereist enige basiskennis van elektromagnetica.


Wanneer de primaire wikkeling van een transformator is verbonden met een AC -voedingsbron, stroomt de stroom in de wikkeling en genereren magnetische flux. Deze magnetische flux gaat door de ijzeren kern, waardoor afwisselende magnetische flux in de ijzeren kern wordt gegenereerd. Dit proces is als het omzetten van elektrische energie in magnetische energie. Vervolgens zal deze afwisselende magnetische flux gelijktijdig worden gekoppeld aan zowel de primaire als de secundaire wikkelingen (d.w.z. de secundaire wikkeling). Vanwege het effect van elektromagnetische inductie zullen geïnduceerde elektromotorische krachten met dezelfde frequentie worden gegenereerd in de primaire en secundaire wikkelingen.


Als de secundaire wikkeling op dit moment is verbonden met de belasting, stroomt de stroom door de belasting onder de werking van geïnduceerde elektromotorische kracht en wordt de magnetische energie in de ijzeren kern teruggezet in elektrische energie. Dit is het proces waarintransformatorenGebruik het principe van elektromagnetische inductie om elektrische energie over te dragen van de voedingsbron naar de belasting.


Oil Immersed Transformer


De functie van eentransformator


Vanuit een breed perspectief zijn transformatoren een onmisbaar onderdeel van het energiesysteem. De hoofdfunctie is het overbrengen van elektrische energie zonder de frequentie te veranderen, en het is een statische energieomvormer. In het energiesysteem is de totale capaciteit van transformatoren ongeveer 9 keer of meer de totale capaciteit van generatoren. De hoofdfunctie is om de spanning van elektrische energie in het voedingssysteem te vergroten of te verminderen, om de rationele transmissie, verdeling en het gebruik van elektrische energie te vergemakkelijken.


Bij het verzenden van elektrische energie van hetzelfde vermogen, hoe hoger de spanning, hoe kleiner de stroom en hoe kleiner het vermogensverlies op de transmissielijn; Tegelijkertijd kan het dwarsdoorsnedeoppervlak van transmissielijnen ook worden verminderd, waardoor de hoeveelheid metaal die in de draden wordt gebruikt, wordt verminderd. Dit is het belang vantransformatorenin het energiesysteem.

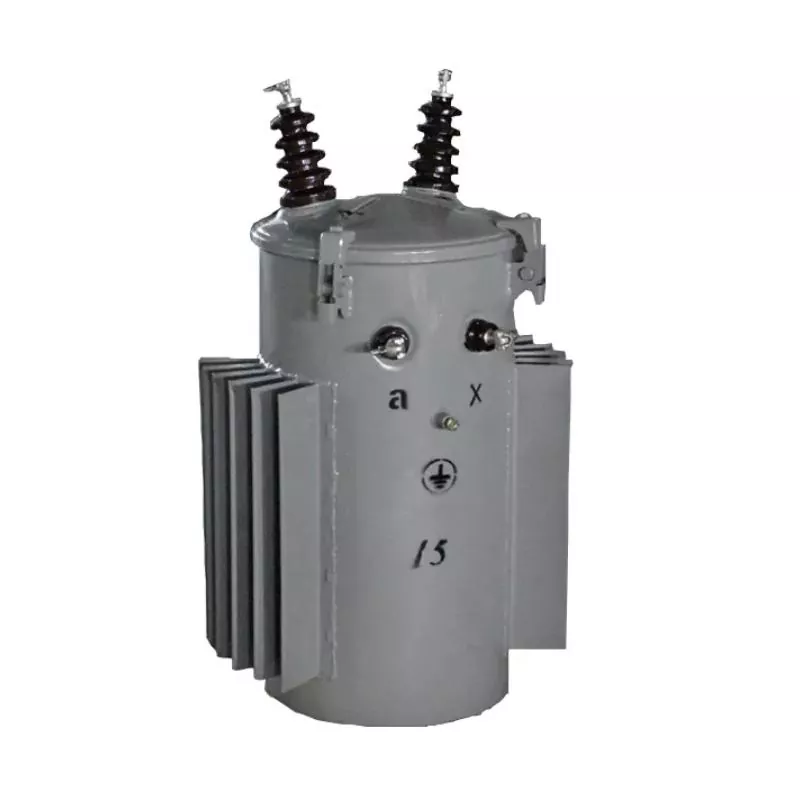

Single Phase Pole Transformer


Transformatorenkan worden onderverdeeld in verschillende categorieën op basis van hun verschillende functies:


Power Transformer: voornamelijk gebruikt voor het stimuleren en verminderen van de spanning in stroomoverdrachts- en distributiesystemen. We horen vaak en komen in contact met deze term. Maar in werkelijkheid verwijzen we soms naar transformatoren met laagspannings secundaire wikkelingen als distributietransformatoren.


Instrumenttransformatoren, zoals spanningstransformatoren en stroomtransformatoren, worden voornamelijk gebruikt voor het meten van instrumenten en relaisbeschermingsapparaten. Deze categorie is misschien niet bekend bij nieuwkomers, maar in feite komen we er vaak mee in contact.

Testtransformator: in staat om hoge spanning te genereren en hoogspanningstests uit te voeren op elektrische apparatuur. Dit is ook iets waar we vaak mee in contact komen.


Speciale transformatoren: inclusief elektrische oventransformatoren, gelijkrichterstransformatoren, regulerende transformatoren, capacitieve transformatoren, faseveranderende transformatoren, enz. Met de ontwikkeling van nieuwe energie- en energieopslag, nemen de soorten speciale transformatoren constant toe, zoals transformatoren van waterstofproductie, die ook tot speciale transformatoren behoren.
