Artikelsamenvatting: A Vacuümstroomonderbreker VCBis een kritisch schakel- en beveiligingsapparaat voor elektrische middenspanningssystemen, waarbij een afgedichte vacuümkamer als boogdovend medium wordt gebruikt. Dit artikel legt uit hoe VCB-technologie werkt, de belangrijkste voordelen ervan, toepassingsscenario's, bedrijfsomstandigheden en belangrijke selectieoverwegingen voor industriële stroomdistributie. Gebaseerd op de technische informatie verstrekt doorToonice, is deze gids bedoeld om ingenieurs, elektriciens, distributeurs en inkoopteams te helpen de prestaties en toepassingsvereisten van VCB beter te begrijpen.
Inhoudsopgave
- Wat is een vacuümstroomonderbreker VCB?
- Hoe werkt een vacuümstroomonderbreker VCB?
- Wat zijn de belangrijkste voordelen van VCB-technologie?
- Waar wordt een vacuümstroomonderbreker VCB gebruikt?
- Met welke bedrijfsomstandigheden moet rekening worden gehouden?
- Hoe moet u de juiste VCB selecteren?
- Veelgestelde vragen over vacuümstroomonderbreker VCB

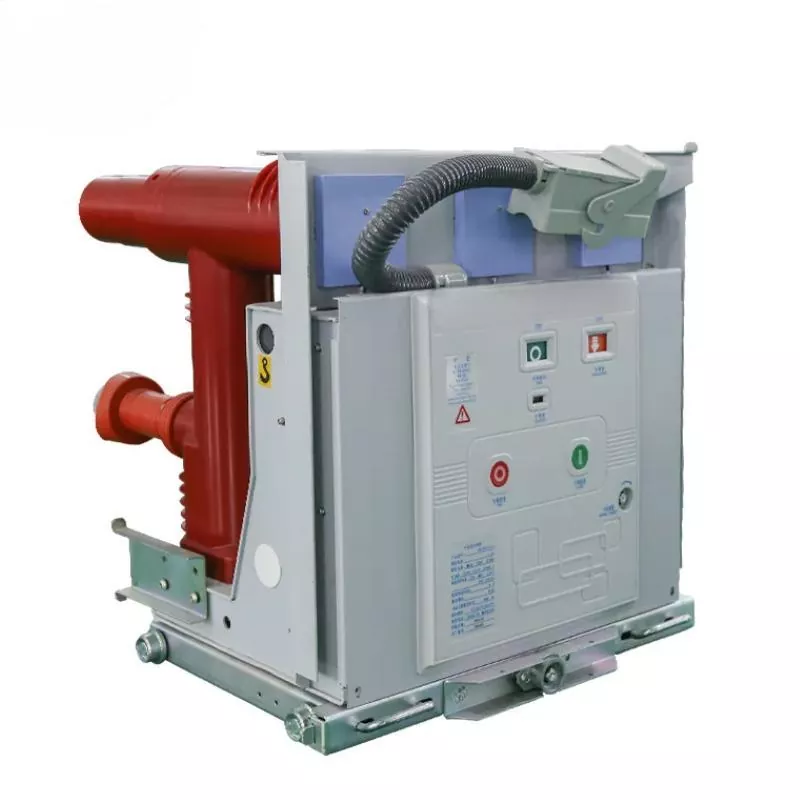

Wat is een vacuümstroomonderbreker VCB?
Toonice produceert en levertVacuümstroomonderbreker VCBoplossingen ontworpen voor middenspanningsstroomdistributietoepassingen waarbij betrouwbaar schakelen, elektrische bescherming, frequente bediening en minder onderhoud belangrijk zijn. Volgens de productinformatie van de fabrikant zijn deze onderbrekers geschikt voor driefasige AC-systemen binnenshuis en kunnen ze worden toegepast in industriële en mijnbouwbedrijven, energiecentrales, onderstations en andere distributienetwerken.
Een VCB gebruikt een vacuüm als boogdovend medium. De elektrische contacten zijn ingesloten in een afgedichte vacuümonderbreker. Wanneer de onderbreker tijdens normaal schakelen of een storingstoestand wordt geopend, worden de contacten gescheiden en helpt de vacuümomgeving de elektrische boog te onderdrukken.
Deze constructie elimineert de noodzaak van conventionele olie als boogdovend medium en ondersteunt een compact, relatief lichtgewicht ontwerp. Het draagt ook bij aan de lage onderhoudsvereisten, het lage bedrijfsgeluid en de lange elektrische levensduur.
Voor kopers die middenspanningsschakelapparatuur evalueren, is de Toonice vacuümstroomonderbreker VCB daarom het overwegen waard wanneer de toepassing betrouwbare onderbrekingsprestaties vereist in combinatie met frequente schakelmogelijkheden.
Hoe werkt een vacuümstroomonderbreker VCB?
Het werkingsprincipe van een VCB is relatief eenvoudig, maar de prestaties zijn afhankelijk van een nauwkeurig mechanisch en elektrisch ontwerp. De primaire schakelactie vindt plaats in de vacuümonderbreker, waar de contacten geïsoleerd zijn van atmosferische omstandigheden.
- Normale werking:De elektrische contacten blijven gesloten, waardoor er stroom door het circuit kan stromen.
- Openingscommando:Wanneer een schakel- of beveiligingscommando wordt ontvangen, scheidt het bedieningsmechanisme de contacten.
- Boogvorming:Er kan zich een tijdelijke boog vormen als de contacten scheiden, maar de vacuümomgeving beperkt aanhoudende boogvorming.
- Uitsterven van boog:De boog dooft snel als de stroom zijn natuurlijke nulpunt nadert.
- Diëlektrisch herstel:De isolatiesterkte over de contactopening herstelt zich snel, waardoor wordt voorkomen dat de boog opnieuw ontsteekt.
Een belangrijk kenmerk is de relatief kleine contactafstand. Toonice's technische informatie vermeldt dat een 10 kV VCB een contactopening van ongeveer 10 mm kan hebben. Een compacte contactweg vermindert de mechanische arbeid die tijdens het bedrijf nodig is en kan bijdragen aan een langere mechanische levensduur.
Wat zijn de belangrijkste voordelen van VCB-technologie?
Vacuümonderbrekingstechnologie is een belangrijke oplossing geworden voor middenspanningsdistributie, omdat deze een effectieve foutonderbreking combineert met een relatief eenvoudige werkomgeving. De belangrijkste voordelen zijn onder meer:
- Weinig onderhoud:De afgedichte vacuümonderbreker vereist geen routinematig onderhoud van het boogdovende medium, vergelijkbaar met systemen op oliebasis.
- Compacte constructie:De kleine contactweg en het compacte onderbrekerontwerp helpen de totale omvang van de apparatuur te verkleinen.
- Snelle boogdoving:De boogperiode is kort en bedraagt doorgaans ongeveer een halve cyclus volgens de productinformatie van de fabrikant.
- Snel diëlektrisch herstel:Snel herstel van de isolatiesterkte ondersteunt een betrouwbare onderbreking van foutstromen.
- Lange elektrische levensduur:Door verminderde contactslijtage kan de onderbreker herhaalde schakelhandelingen ondersteunen.
- Laag bedrijfsgeluid:VCB's kunnen geschikt zijn voor installaties waar geluid tot een minimum moet worden beperkt.
- Olievrije werking:Vacuümonderbreking vermijdt het gebruik van olie als boogdovend medium.
- Compact en lichtgewicht ontwerp:Dit kan de integratie in geschikte middenspanningsschakelapparatuur vereenvoudigen.
- Capacitieve belastingschakelmogelijkheid:VCB's kunnen worden toegepast op geschikte toepassingen voor capacitieve belastingschakeling als het volledige systeemontwerp dit ondersteunt.
| Prestatiefactor | VCB-kenmerk | Praktisch voordeel |
|---|---|---|
| Boogdovend medium | Vacuüm | Olievrije onderbreking en verminderde onderhoudsvereisten |
| Contactafstand | Ongeveer 10 mm voor een voorbeeld van 10 kV | Compact bedieningsmechanisme en kortere mechanische slag |
| Boogtijd | Meestal ongeveer een halve cyclus | Snelle onderbrekingsreactie |
| Elektrische levensduur | De nominale stroomonderbreking kan meer dan 5.000 schakelingen bedragen | Geschikt voor frequente schakeltoepassingen |
| Onderbreking op volledige capaciteit | Ongeveer 30–50 handelingen volgens productinformatie | Ondersteunt herhaalde foutonderbrekingen binnen gespecificeerde classificaties |
| Onderhoud | Laag | Verminderde servicewerklast gedurende de levenscyclus van de apparatuur |
Opmerking: Werkelijke elektrische specificaties, uithoudingsvermogen, onderbrekingscapaciteit, isolatieniveau en installatievereisten moeten altijd worden geverifieerd aan de hand van het specifieke VCB-model en de toepasselijke normen.
Waar wordt een vacuümstroomonderbreker VCB gebruikt?
Een vacuümstroomonderbreker VCB is met name geschikt voor middenspanningsdistributiesystemen waarbij elektrische apparatuur betrouwbare controle en bescherming nodig heeft. Typische toepassingen zijn onder meer:
- Industriële installaties:Beveiliging en schakelen van middenspanningsvoedingen, motoren, transformatoren en distributieapparatuur.
- Mijnbouwactiviteiten:Geschikt voor stroomdistributiesystemen die robuuste en herhaalde schakelprestaties vereisen.
- Energiecentrales:Wordt gebruikt voor het besturen en beschermen van geselecteerde elektrische middenspanningscircuits.
- Onderstations:Geïntegreerd in geschikte schakelapparatuur voor distributie- en beveiligingsfuncties.
- Distributienetwerken:Wordt gebruikt waar betrouwbaar schakelen en foutonderbreking essentieel zijn.
- Hernieuwbare energiesystemen:Geschikte VCB-configuraties kunnen worden gebruikt binnen windenergie- en fotovoltaïsche distributiesystemen, afhankelijk van het systeemontwerp en de milieuvereisten.
De door Toonice verstrekte productinformatie beschrijft VCB-apparatuur voor driefasige AC-systemen binnenshuis in het bereik van 3–10 kV en vermeldt ook dat vacuümstroomonderbrekers worden gebruikt over spanningsbereiken zoals 11–33 kV. Dit betekent dat kopers de exacte nominale spanning en configuratie van het geselecteerde model moeten bevestigen in plaats van deze bereiken als universele specificaties te behandelen.
Met welke bedrijfsomstandigheden moet rekening worden gehouden?
Een juiste omgevingskeuze is essentieel voor een betrouwbare werking van de middenspanningsstroomonderbreker. Temperatuur, vochtigheid, hoogte, elektromagnetische interferentie, trillingen en schokken kunnen allemaal de prestaties van de apparatuur en de betrouwbaarheid van de isolatie beïnvloeden.
| Voorwaarde | Referentievereiste | Selectieoverweging |
|---|---|---|
| Bedrijfstemperatuur | Typisch -40°C tot +40°C | Bevestig de temperatuurclassificatie van het werkelijke model en de binnen-/buitenconfiguratie. |
| Opslagtemperatuur | -40°C tot +85°C | Houd rekening met de magazijn- en transportomstandigheden. |
| Relatieve vochtigheid | Daggemiddelde ≤95%; maandgemiddelde ≤90% | Gebruik vochtbescherming waar condensatie kan optreden. |
| Hoogte | Meestal verwezen naar 1.000-2.000 m | Voor installaties op grote hoogte kunnen speciale isolatie- en afdichtingsoverwegingen nodig zijn. |
| EMI | Mogelijke interferentie door bliksem en converters | Overweeg maatregelen voor afscherming, aarding en filtering. |
| Trillingen en schokken | Afhankelijk van toepassing | Beoordeel mechanische omstandigheden, vooral in buiten- of seismische gebieden. |
Voor projecten met een hoge luchtvochtigheid, extreme temperaturen, grote hoogte of aanzienlijke trillingen moeten inkoopteams de volledige locatieomstandigheden aan de VCB-fabrikant doorgeven voordat de definitieve modelkeuze plaatsvindt.
Hoe moet u de juiste VCB selecteren?
De keuze voor een VCB moet meer omvatten dan het vergelijken van inkoopprijzen. De onderbreker moet overeenkomen met de elektrische kenmerken en omgevingsomstandigheden van het volledige stroomdistributiesysteem.
- Bevestig de nominale spanning:Selecteer een onderbreker die geschikt is voor de systeemspanning en het vereiste isolatieniveau.
- Controleer nominale stroom:Zorg ervoor dat de continue stroomsterkte voldoet aan de maximaal verwachte belasting.
- Evalueer de kortsluitvereisten:Het onderbrekende vermogen moet geschikt zijn voor de verwachte foutstroom.
- Overweeg schakelfrequentie:Frequente schakeltoepassingen vereisen een geschikte mechanische en elektrische duurzaamheid.
- Controleer de installatieconfiguratie:Bevestig of de onderbreker zal worden geïnstalleerd in een geschikte middengemonteerde, dubbellaagse of vaste kastopstelling.
- Evalueer de omgevingsomstandigheden:Voordat u bestelt, moet u rekening houden met temperatuur, vochtigheid, hoogte, trillingen en elektromagnetische interferentie.
- Controleer de controlevereisten:Controleer of het bedieningsmechanisme en het regelcircuit compatibel zijn met het algehele schakelsysteem.
- Ondersteuning van de fabrikant beoordelen:Technische documentatie, installatiebegeleiding, reserveonderdelen en after-salesondersteuning kunnen de bedrijfskosten op de lange termijn beïnvloeden.
Voor inkoopteams die op zoek zijn naar eenChina VCB-fabrikant of leverancier, technische documentatie en applicatieondersteuning zijn bijzonder belangrijk. Een betrouwbare leverancier moet kopers kunnen helpen bij het verifiëren van de elektrische specificaties, de installatieconfiguratie, de omgevingsomstandigheden en de beoogde toepassing vóór productie of verzending.
Veelgestelde vragen over vacuümstroomonderbreker VCB
Wat is het hoofddoel van een vacuümstroomonderbreker VCB?
Een VCB wordt gebruikt om elektrische middenspanningscircuits te controleren en te beveiligen. Het kan normale belastingsstromen en foutstromen onderbreken binnen de gespecificeerde elektrische specificaties, terwijl een afgedichte vacuümonderbreker wordt gebruikt voor boogdoving.
Waarom gebruikt een VCB vacuüm als boogdovend medium?
Vacuüm zorgt voor een sterk isolerende omgeving na contactscheiding en helpt de elektrische boog snel te onderdrukken. Dit maakt een compacte constructie, lage onderhoudsvereisten en betrouwbare onderbrekingsprestaties mogelijk.
Is een VCB geschikt voor veelvuldig schakelen?
Ja. De VCB-technologie is zeer geschikt voor toepassingen die herhaalde bediening vereisen, omdat de contactslijtage tijdens stroomonderbreking relatief laag is. De productinformatie van Toonice geeft aan dat de nominale stroomsterkte bij het referentieproduct meer dan 5.000 schakelingen bedraagt.
Welk spanningsbereik kan een VCB bestrijken?
Het juiste spanningsbereik is afhankelijk van het specifieke model. Toonice beschrijft VCB-toepassingen, waaronder driefasige AC-systemen van 3–10 kV binnenshuis, en verwijst naar bredere toepassingen zoals 11–33 kV. Kopers moeten vóór aankoop de exacte nominale spanning van het geselecteerde model bevestigen.
Heeft een vacuümstroomonderbreker regelmatig onderhoud nodig?
VCB's vereisen over het algemeen minder onderhoud aan het boogdovende medium omdat de onderbreker afgedicht is en vacuüm gebruikt in plaats van olie. De volledige onderbreker- en schakelinrichting vereist echter nog steeds passende inspecties, tests, mechanische controles en onderhoud volgens de instructies van de fabrikant en de toepasselijke elektrische normen.
Kunnen VCB's worden gebruikt in distributiesystemen voor hernieuwbare energie?
Geschikte VCB's kunnen worden opgenomen in distributiesystemen voor wind- en fotovoltaïsche energie. Ontwerpers moeten echter voorbijgaande omstandigheden, elektromagnetische interferentie, beschermingscoördinatie, blootstelling aan het milieu en de elektrische kenmerken van het volledige systeem evalueren.
Conclusie
Een vacuümstroomonderbreker VCB combineert vacuümonderbrekingstechnologie, compacte constructie, snelle boogdoving, lage onderhoudsvereisten en een sterk schakelvermogen, waardoor het een effectieve oplossing is voor veel middenspanningsstroomdistributietoepassingen. Voor industriële installaties, onderstations, energiefaciliteiten, mijnbouwactiviteiten en geschikte hernieuwbare energiesystemen vereist het selecteren van de juiste VCB een zorgvuldige evaluatie van spanning, stroom, foutniveau, schakelfrequentie, installatieconfiguratie en omgevingsomstandigheden. Als u een betrouwbare VCB zoekt voor een nieuw project of als u bestaande middenspanningsbeveiligingsapparatuur vervangt,neem contact met ons opbij Toonice om uw toepassing, technische vereisten en geschikte vacuümstroomonderbreker VCB-oplossing te bespreken.
