EenIndoof hoogspanningsbelastingsschakelaarspeelt een cruciale rol in moderne stroomdistributiesystemen door veilige belastingschakeling, isolatie en operationele controle in midden- en hoogspanningsomgevingen mogelijk te maken. In deze uitgebreide gids wordt uitgelegd hoe hoogspanningsbelastingsschakelaars binnenshuis werken, wat hun kerncomponenten zijn, wat de belangrijkste voordelen zijn, toepassingsscenario's, selectiecriteria, relevante normen en best practices voor installatie en onderhoud. Gebaseerd op branche-ervaring en praktische inzichten uitToonicehelpt dit artikel ingenieurs, projectmanagers en inkoopprofessionals weloverwogen beslissingen te nemen die zijn afgestemd op veiligheid, betrouwbaarheid en prestaties op de lange termijn.
Inhoudsopgave
- 1. Wat is een hoogspanningsschakelaar voor binnenshuis?
- 2. Hoe werkt een hoogspanningsschakelaar binnenshuis?
- 3. Belangrijkste componenten van een hoogspanningsbelastingsschakelaar voor binnenshuis
- 4. Veel voorkomende typen hoogspanningsbelastingsschakelaars voor binnenshuis
- 5. Typische toepassingen in stroomdistributiesystemen
- 6. Voordelen van het gebruik van hoogspanningsschakelaars voor binnenshuis
- 7. Belastingsschakelaar versus stroomonderbreker versus scheider
- 8. Normen en technische specificaties
- 9. Hoe u de juiste hoogspanningsschakelaar voor binnenshuis kiest
- 10. Beste praktijken voor installatie en onderhoud
- 11. Veelgestelde vragen (FAQ)
- 12. Conclusie
1. Wat is een hoogspanningsschakelaar voor binnenshuis?

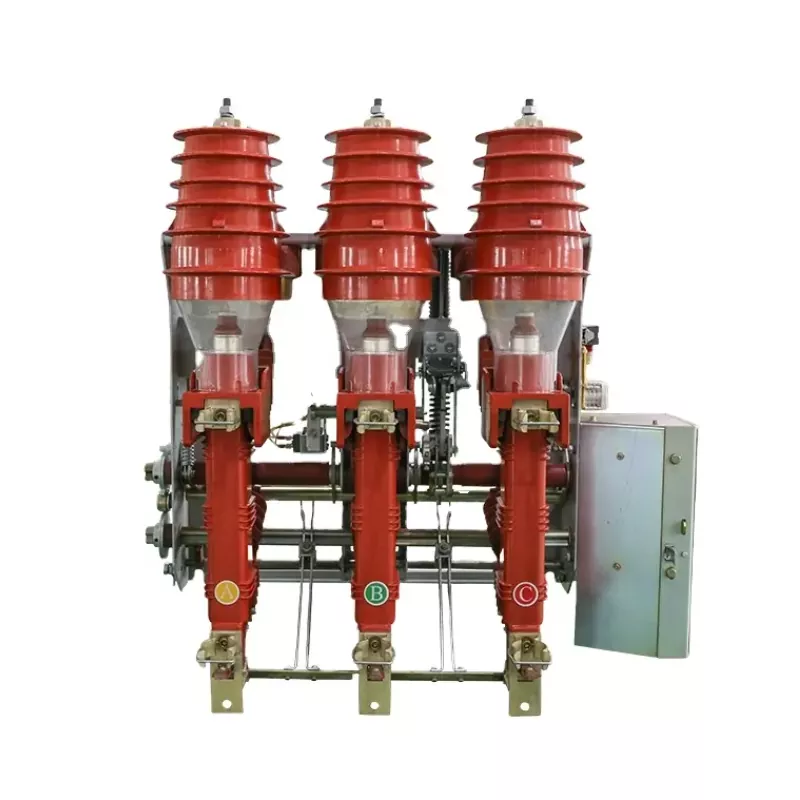

EenHoogspanningsbelastingsschakelaar voor binnenis een schakelapparaat dat is ontworpen om elektrische stromen te maken, te transporteren en te onderbreken onder normale belastingsomstandigheden in midden- en hoogspanningssystemen binnenshuis. In tegenstelling tot stroomonderbrekers zijn lastschakelaars niet bedoeld om hoge kortsluitstromen te onderbreken, maar zorgen ze voor betrouwbaar schakelen bij belasting en veilige isolatie.
Deze schakelaars worden doorgaans geïnstalleerd in binnenomgevingen zoals onderstations, schakelruimtes, industriële installaties, commerciële gebouwen en nutsvoorzieningen, waar ruimte, veiligheid en operationele betrouwbaarheid van cruciaal belang zijn.
2. Hoe werkt een hoogspanningsschakelaar binnenshuis?
Het werkingsprincipe van een hoogspanningslastschakelaar voor binnenshuis is gebaseerd op gecontroleerde boogdoving tijdens schakelhandelingen. Wanneer de schakelaar onder belasting opent of sluit, ontstaat er een boog tussen de contacten. Afhankelijk van het schakelaarontwerp wordt deze boog gedoofd met behulp van specifieke media en technieken.
Belangrijkste bedieningsstappen
- Het bedieningsmechanisme initieert de contactbeweging.
- De hoofdcontacten scheiden of sluiten onder belastingsstroom.
- Er vormt zich een boog die naar een boogdovende kamer wordt geleid.
- De boog wordt gekoeld, verlengd of uitgedoofd totdat de stroomonderbreking voltooid is.
Veelgebruikte methoden voor boogdoving zijn onder meer lucht-, SF₆-gas- en vacuümtechnologieën, die elk verschillende prestatie- en omgevingskenmerken bieden.
3. Belangrijkste componenten van een hoogspanningsbelastingsschakelaar voor binnenshuis
- Belangrijkste contacten:Belastingsstroom geleiden en onderbreken.
- Boogblussysteem:Zorgt voor een veilige stroomonderbreking.
- Bedieningsmechanisme:Handmatige of motoraangedreven bediening.
- Isolatiestructuur:Ondersteunt hoogspanningsbestendigheid.
- In elkaar grijpend systeem:Voorkomt onjuiste handelingen.
4. Veel voorkomende typen hoogspanningsbelastingsschakelaars voor binnenshuis
| Type | Boog Middel | Belangrijkste kenmerken | Typisch spanningsbereik |
|---|---|---|---|
| Luchtbelastingschakelaar | Lucht | Eenvoudige structuur, economisch | Tot 12 kV |
| SF₆ belastingschakelaar | SF₆-gas | Uitstekende boogdoving, compact | 12–40,5 kV |
| Vacuümbelastingschakelaar | Vacuüm | Lange elektrische levensduur, milieuvriendelijk | Tot 40,5 kV |
5. Typische toepassingen in stroomdistributiesystemen
Hoogspanningsbelastingsschakelaars voor binnenshuis worden veel gebruikt in verschillende sectoren:
- Binnenstations en schakelapparatuur
- Industriële stroomdistributienetwerken
- Commerciële en residentiële energiesystemen
- Hernieuwbare energieprojecten
- Nuts- en infrastructuurvoorzieningen
In moderne systemen werken deze schakelaars vaak in combinatie met zekeringen om zowel belastingcontrole als kortsluitbeveiliging te bieden.
6. Voordelen van het gebruik van hoogspanningsschakelaars voor binnenshuis
- Hoge bedrijfsveiligheid
- Compact en ruimtebesparend ontwerp
- Betrouwbare belastingschakelprestaties
- Lagere kosten vergeleken met stroomonderbrekers
- Eenvoudige integratie in schakelapparatuur binnenshuis
Fabrikanten houden vanTooniceoptimaliseer deze voordelen voortdurend door middel van geavanceerd ontwerp, strikte kwaliteitscontrole en naleving van internationale normen.
7. Belastingsschakelaar versus stroomonderbreker versus scheider
| Apparaat | Belasting schakelen | Kortsluiting breken | Hoofdfunctie |
|---|---|---|---|
| Laadschakelaar | Ja | Nee | Controle en isolatie bij belasting |
| Stroomonderbreker | Ja | Ja | Bescherming tegen fouten |
| Ontkoppelaar | Nee | Nee | Zichtbare isolatie |
8. Normen en technische specificaties
Hoogspanningsbelastingsschakelaars voor binnenshuis moeten voldoen aan erkende internationale en regionale normen, waaronder:
- IEC 62271-103
- IEC 62271-1
- GB/T 11022
- GB3804
Naleving garandeert elektrische veiligheid, mechanisch uithoudingsvermogen en betrouwbare werking op de lange termijn.
9. Hoe u de juiste hoogspanningsschakelaar voor binnenshuis kiest
- Nominale spanning en stroom
- Schakelfrequentie en dutycycle
- Boogblusmiddel
- Installatieomgeving
- Naleving van normen
- Reputatie en ondersteuning van de fabrikant
Voor gedetailleerde productspecificaties kunt u deze Indoor High Voltage Load Switch-bron van Toonice raadplegen.
10. Beste praktijken voor installatie en onderhoud
- Zorg voor een goede aarding en isolatieafstand
- Volg de installatiehandleidingen van de fabrikant
- Voer routinematige mechanische en elektrische inspecties uit
- Controleer regelmatig de vergrendelingen en werkingsmechanismen
11. Veelgestelde vragen (FAQ)
Vraag 1: Kan een hoogspanningsschakelaar voor binnen de foutstroom onderbreken?
Nee. Lastschakelaars zijn ontworpen voor normaal schakelen van lasten. Voor een foutstroomonderbreking is een stroomonderbreker of zekeringcombinatie nodig.
Vraag 2: Wat is de typische levensduur?
Met goed onderhoud kunnen hoogspanningslastschakelaars binnenshuis 20 tot 30 jaar betrouwbaar functioneren.
Vraag 3: Zijn vacuümlastschakelaars milieuvriendelijk?
Ja. Vacuümtechnologie elimineert het gebruik van SF₆-gas en ondersteunt duurzame energiesystemen.
12. Conclusie
De hoogspanningsbelastingsschakelaar voor binnenshuis is een onmisbaar onderdeel in moderne stroomdistributiesystemen en biedt veilige, betrouwbare en kosteneffectieve belastingsregeling voor binnentoepassingen. Door de werkingsprincipes, typen, standaarden en selectiecriteria te begrijpen, kunnen systeemontwerpers en operators de veiligheid en efficiëntie van het netwerk aanzienlijk verbeteren.
Als vertrouwde fabrikant,Toonicebiedt hoogwaardige hoogspanningsbelastingsschakelaars voor binnenshuis, ontworpen om te voldoen aan wereldwijde normen en uiteenlopende toepassingsbehoeften. Als u een project plant of uw energiesysteem upgradet, kunt u dat gerust doenneem contact met ons opom op maat gemaakte oplossingen en professionele technische ondersteuning te verkennen.
